Bauform P11a

(vormals Bauform 6011b)

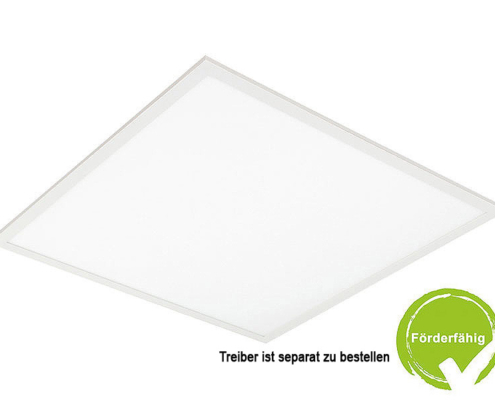

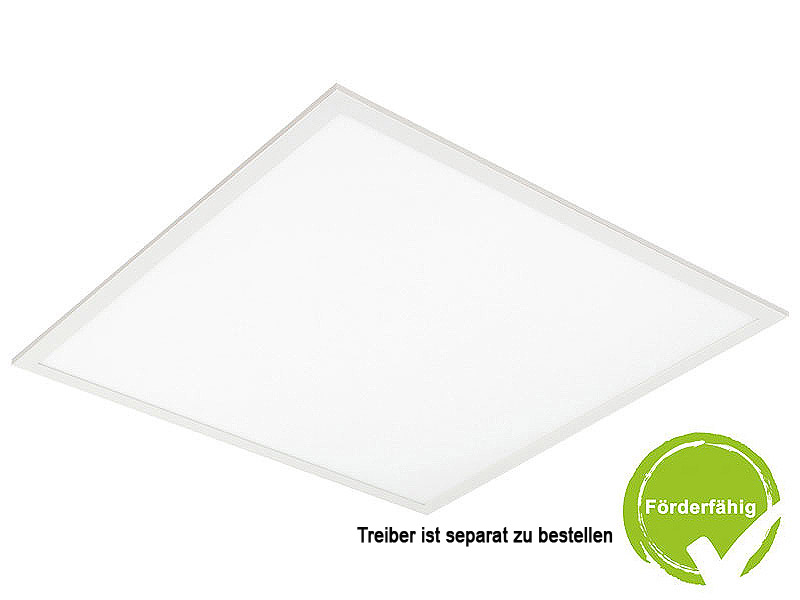

Backlit Panel mit mikroprismatischer Abdeckung (UGR<19).

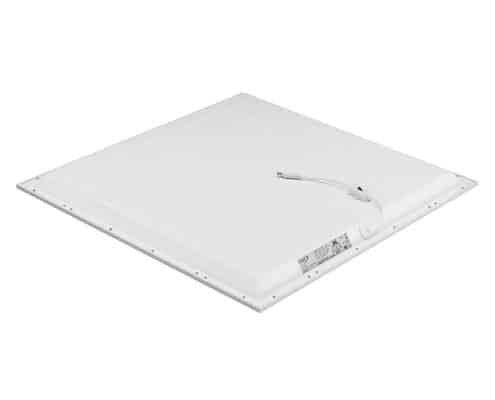

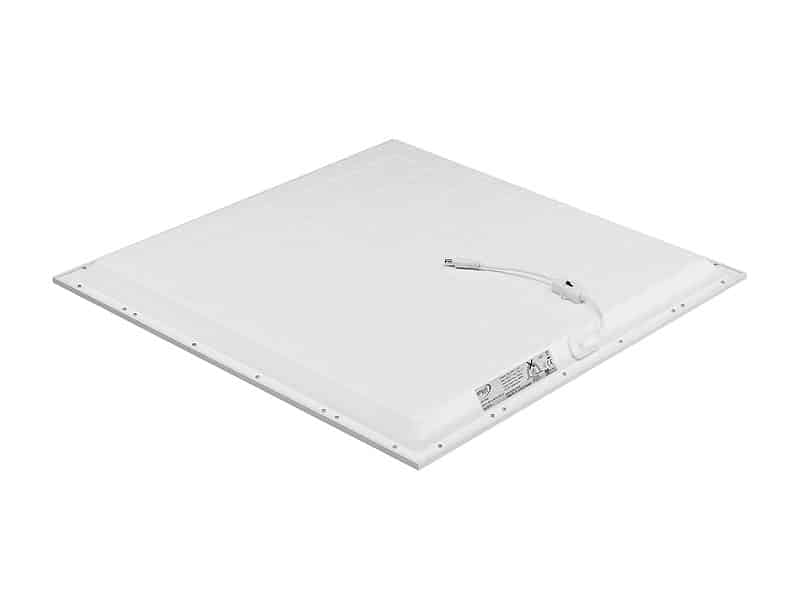

Trotz der rückseitigen Lichteinstrahlung hat das Backlit Panel der Bauform P11 nur eine Einbautiefe von 33 mm und verfügt über eine äußerst homogene Ausleuchtung der mikroprismatischen Scheibe.

Bei der Version MWCW ist, über einen Schalter an der Zuleitung des Treibers, die Lichtfarbe zwischen 3000 und 4000K wechselbar.

Alle Panels der Bauform P11 können mit unterschiedlichen Treibern kombiniert werden. Eine Kompatibilitätsliste der Treiber zu den Panels finden Sie hier.

Alle Standardzubehörteile wie Aufbaurahmen oder Einbaurahmen finden Sie unter dem entsprechenden Reiter „Zubehör“.

Mit 120 lm/W ist das Panel förderfähig.

Technische Daten

Leuchtkörper
Montageart: Einbau- | Einlege- | Aufbauleuchte
Material: Aluminium
Farbe: Weiß (RAL 9003)

Elektrotechnik
Betriebsgerät: LED Betriebsgerät schaltbar oder DALI
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Umgebungstemperatur: -30°C bis +40°C

Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 50.000h (L80 / B50)
Lichtverteilung: direkt strahlend
Lichtaustritt: symmetrisch
Blendungsbegrenzung: UGR<19
LED Binning: SDCM <3
Farbtemperatur: 3000 | 4000 Kelvin
Lichtstrom: 3990 | 4400 lm netto
Systemwirkung: 114 | 125 lm/W

Optisches System
M mikroprismatische Abdeckung (Polycarbonat)

Prüfungen
Schutzart: IP40
Schutzklasse: I
Schlagschutz: IK02
Energieeffizienzklasse: D
Länderkennzeichnung: CE
Sicherheitskennzeichen: F
Sonstige Kennzeichen: WEEE-Zeichen
Garantie: 5 Jahre

Bemerkungen
exkl. Treiber und Zubehör

Die verschiedenen Treiberoptionen können Sie sich hier ansehen (Datenblatt Treiberoptionen). Weiteres Zubehör finden Sie unter dem entsprechenden Reiter.

Zubehör

Treiber:

TR.EC.35W/950	econex Treiber 35W, schaltbar	650mA – 950mA	AC/DC fähig	runder Stecker	8,30 €
TR.EC.37Wd2/950	econex Treiber 37W, DALI2, PushDim	650mA – 950 mA	AC/DC fähig	runder Stecker	31,50 €
TR.KG.44W/1050	KGP Treiber 44W, schaltbar	700mA – 1050mA	AC/DC fähig	runder Stecker	11,70 €
TR.KG.44Wd2/1050	KGP Treiber 44W, DALI2, PushDim	650mA – 1050mA	AC/DC fähig	runder Stecker	43,30 €

Notlichtfunktion 3 Stunden“ Easy Emergency Pack“:

PZU.NL.3H

Easy Emergency Pack, Notlichtmodul 3 Stunden, Steckbar, Plug-And-Play

Zum Flyer (Link folgt)

75,90 €

Die einfache Notlicht Plug & Play Lösung nicht nur für Panels.
Das Easy Emergency Pack wurde entwickelt um eine Notlichtfunktion für ein breites Spektrum an LED Leuchten zu bieten. Einfach zwischen LED Modul unter Treiber geschaltet, bietet es die Möglichkeit viele LED Leuchten auf Notlicht um zu rüsten.

AB3.2×0,75.200 Anschlussbox Easyconnect

AB3.2×0,75.200

Anschlußbox Easyconnect 3 inkl. HO3VVH2 F 2×0,75mm² schwarz 200 mm lang

10,56 €

Schneller Anschluss des Panels über eine Steckklemme mit Zugentlastung|Durchgangsverdrahtung.

Aufbau-/Einbaurahmen:

PZU.ABK.625Q	Aufbaurahmen Modul 625	Stahlblech im kantigen Design	Maße: 655 x 655 x 71 mm	49,70 €
PZU.EB.625Q	Einbaurahmen Modul 625	Quadratische Form mit Federhaltern	Deckenausschnitt: 630×630 mm	55,50 €
PZU.AB.625Q	Aufbaurahmen Modul 625	Stahlblech mit abgeschrägten Ecken	Maße: 624 x 680 x 67 mm	75,00 €
PZU.ABS.625Q	Aufbaurahmen Modul 625	Steckbar im kantigen Design	Maße: 625 x 625 x 70 mm	36,70 €
