Bauform O90
(vormals Bauform 5280-5590)

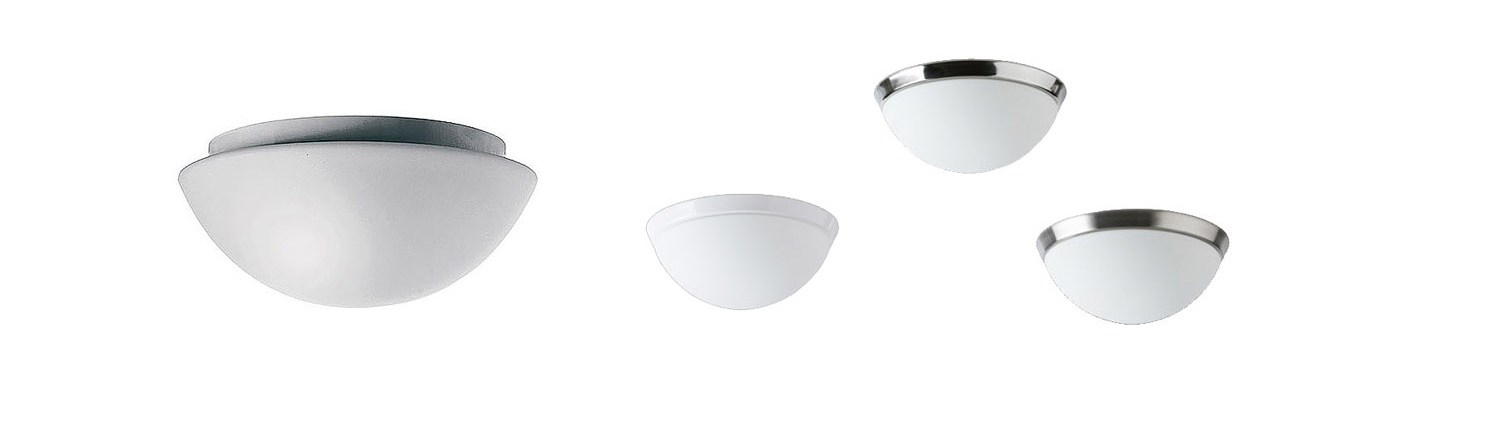

Runde Opalglasleuchte aus einem hochwertigem Triplex-Opalglas.
Geräteträgerplatte aus pulverbeschichtetem Stahlblech. Befestigung der Abdeckung über einen Klappfederverschluß. Schutzart IP43.
Die Leuchten der Familie O90 sind standardmäßig in vier verschiedenen Größen verfügbar (280, 350, 490 und 590 mm) und können sowohl als Decken-, als auch als Pendel- oder Wandleuchte eingesetzt werden. Sondergrößen sind auf Anfrage möglich.
Die Integration von Sensorsystemen oder Notlichtkomponenten ist in fast allen Ausführungen der O90 möglich.
Technische Daten
Leuchtkörper
Montageart: Decken-|Wand-|Aufbau-|Opalglasleuchte
Material: Stahlblech
Farbe: Weiß (RAL 9003)
Elektrotechnik
Betriebsgerät: LED Betriebsgerät schaltbar
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Umgebungstemperatur: -20°C bis +25°C
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 100.000h (L80 | B10)
Lichtverteilung: direkt strahlend
LED Binning: SDCM <3
Energieeffizienz: bis zu 116 lm/W
Optisches System
TO Triplex Opalglas
Prüfungen
Schutzart: IP43
Schutzklasse: I
Schlagschutz: IK01
Energieeffizienzklasse: D
Länderkennzeichnung: CE
Sicherheitskennzeichen: F
Sonstige Kennzeichen: WEEE-Zeichen
Garantie: 5 Jahre
Bemerkungen
– Treiber: dimmbar 1-10V auf Anfrage
– Notlicht: 3h Notlichtbaustein auf Anfrage
– Sensor: HF-Sensor auf Anfrage
– Dekorativer Kragen auf Anfrage (Weiß RAL 9003) | polierter Edelstahl | gebürsteter Edelstahl
Zubehör
Downloads
| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| O9028a.15CW.TO.S0W3 | 1520/1580 lm | 15 W | 3000/4000 K | IP43 | 280 x 125 mm | - | 1.7 kg | 178.30 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9042a.2783.TO.D0W3 | 2990 lm | 27 W | 3000 K | IP43 | 420 x 125 mm | - | 2.8 kg | 309.40 ¬ Euro | LDT anfordern | PDF Download | - |
| O9035a.1883.TO.S0W3 | 1830 lm | 18 W | 3000 K | IP43 | 350 x 125 mm | - | 2.8 kg | 211.10 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9042a.2784.TO.D0W3 | 3120 lm | 27 W | 4000 K | IP43 | 420 x 125 mm | - | 2.8 kg | 309.40 ¬ Euro | LDT anfordern | PDF Download | - |
| O9035a.1884.TO.S0W3 | 1910 lm | 18 W | 4000 K | IP43 | 350 x 125 mm | - | 2.8 kg | 211.10 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9042a.27CW.TO.D0W3 | 2990/3120 lm | 27 W | 3000/4000 K | IP43 | 420 x 125 mm | - | 2.8 kg | 334.20 ¬ Euro | LDT anfordern | PDF Download | - |
| O9035a.18CW.TO.S0W3 | 1830/1910 lm | 18 W | 3000/4000 K | IP43 | 350 x 125 mm | - | 2.8 kg | 227.00 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9049a.3483.TO.D0W3 | 3480 lm | 34 W | 3000 K | IP43 | 490 x 135 mm | - | 5.5 kg | 403.40 ¬ Euro | LDT anfordern | PDF Download | - |
| O9042a.2783.TO.S0W3 | 2990 lm | 27 W | 3000 K | IP43 | 420 x 125 mm | - | 2.8 kg | 279.40 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9049a.3484.TO.D0W3 | 3640 lm | 34 W | 4000 K | IP43 | 490 x 135 mm | - | 5.5 kg | 403.40 ¬ Euro | LDT anfordern | PDF Download | - |
| O9042a.2784.TO.S0W3 | 3120 lm | 27 W | 4000 K | IP43 | 420 x 125 mm | - | 2.8 kg | 279.40 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9059a.5483.TO.D0W3 | 5580 lm | 54 W | 3000 K | IP43 | 590 x 145 mm | - | 7 kg | 693.40 ¬ Euro | LDT anfordern | PDF Download | - |
| O9042a.27CW.TO.S0W3 | 2990/3120 lm | 27 W | 3000/4000 K | IP43 | 420 x 125 mm | - | 2.8 kg | 304.20 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9059a.5484.TO.D0W3 | 5820 lm | 54 W | 4000 K | IP43 | 590 x 145 mm | - | 7 kg | 693.40 ¬ Euro | LDT anfordern | PDF Download | - |
| O9049a.3483.TO.S0W3 | 3480 lm | 34 W | 3000 K | IP43 | 490 x 135 mm | - | 5.5 kg | 373.40 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9028a.15CW.TO.D0W3 | 1520/1580 lm | 15 W | 3000/4000 K | IP43 | 280 x 125 mm | - | 1.7 kg | 208.30 ¬ Euro | LDT anfordern | PDF Download | - |
| O9049a.3484.TO.S0W3 | 3640 lm | 34 W | 4000 K | IP43 | 490 x 135 mm | - | 5.5 kg | 373.40 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9035a.18CW.TO.D0W3 | 1830/1910 lm | 18 W | 3000/4000 K | IP43 | 350 x 125 mm | - | 2.8 kg | 257.00 ¬ Euro | LDT anfordern | PDF Download | - |
| O9049a.34CW.TO.S0W3 | 3480/3640 lm | 34 W | 3000/4000 K | IP43 | 490 x 135 mm | - | 5.5 kg | 399.10 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9049a.34CW.TO.D0W3 | 3480/3640 lm | 34 W | 3000/4000 K | IP43 | 490 x 135 mm | - | 5.5 kg | 429.10 ¬ Euro | LDT anfordern | PDF Download | - |
| O9059a.5483.TO.S0W3 | 5580 lm | 54 W | 3000 K | IP43 | 590 x 145 mm | - | 7 kg | 663.40 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9059a.5484.TO.S0W3 | 5820 lm | 54 W | 4000 K | IP43 | 590 x 145 mm | - | 7 kg | 663.40 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9022a.783.TO.S0W1 | 690 lm | 7 W | 3000 K | IP40 | 220 x 110 mm | - | 1.2 kg | 122.40 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9028a.1583.TO.D0W3 | 1520 lm | 15 W | 3000 K | IP43 | 280 x 125 mm | - | 1.7 kg | 188.70 ¬ Euro | LDT anfordern | PDF Download | - |
| O9022a.784.TO.S0W1 | 710 lm | 7 W | 4000 K | IP40 | 220 x 110 mm | - | 1.2 kg | 122.40 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9028a.1584.TO.D0W3 | 1580 lm | 15 W | 4000 K | IP43 | 280 x 125 mm | - | 1.7 kg | 188.70 ¬ Euro | LDT anfordern | PDF Download | - |
| O9028a.1583.TO.S0W3 | 1520 lm | 15 W | 3000 K | IP43 | 280 x 125 mm | - | 1.7 kg | 158.70 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9035a.1883.TO.D0W3 | 1830 lm | 18 W | 3000 K | IP43 | 350 x 125 mm | - | 2.8 kg | 241.10 ¬ Euro | LDT anfordern | PDF Download | - |
| O9028a.1584.TO.S0W3 | 1580 lm | 15 W | 4000 K | IP43 | 280 x 125 mm | - | 1.7 kg | 158.70 ¬ Euro | LDT anfordern | PDF Download | PDF Download |
| O9035a.1884.TO.D0W3 | 1910 lm | 18 W | 4000 K | IP43 | 350 x 125 mm | - | 2.8 kg | 241.10 ¬ Euro | LDT anfordern | PDF Download | - |
Bruttopreise exkl. Mehrwertsteuer
