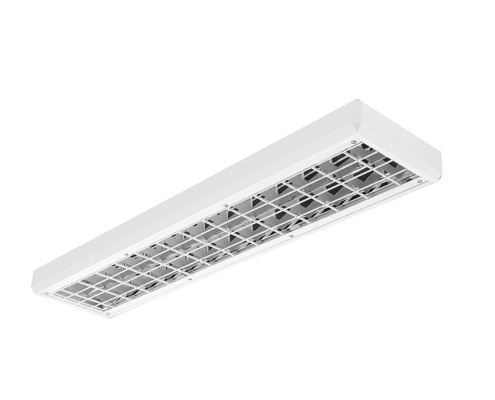

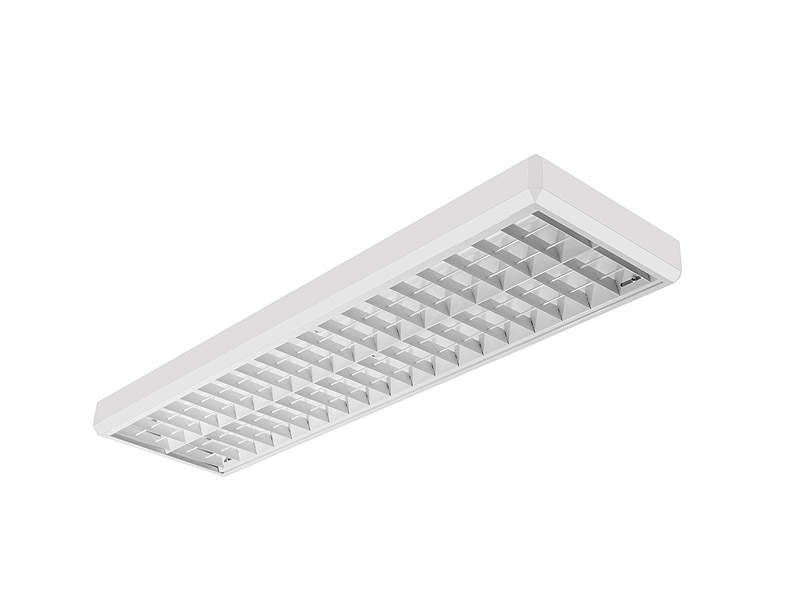

Bauform SPA90 (ballwurfsicher)
(vormals Bauform 3790)

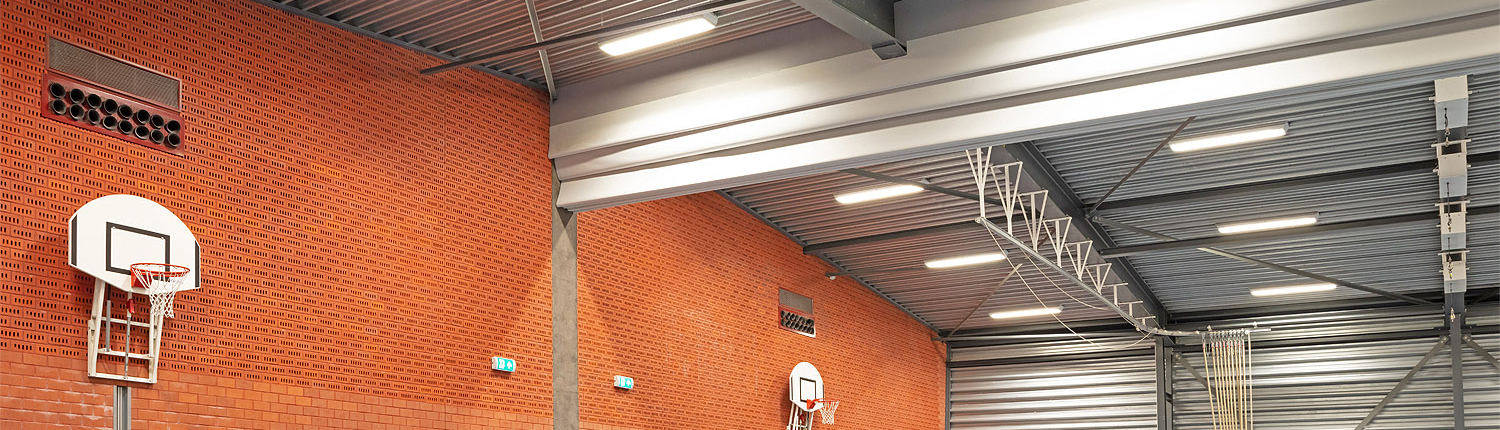

LED Aufbauleuchten für Sporthallen oder Bereiche in denen ballwurfgeschützte Leuchten erforderlich sind.

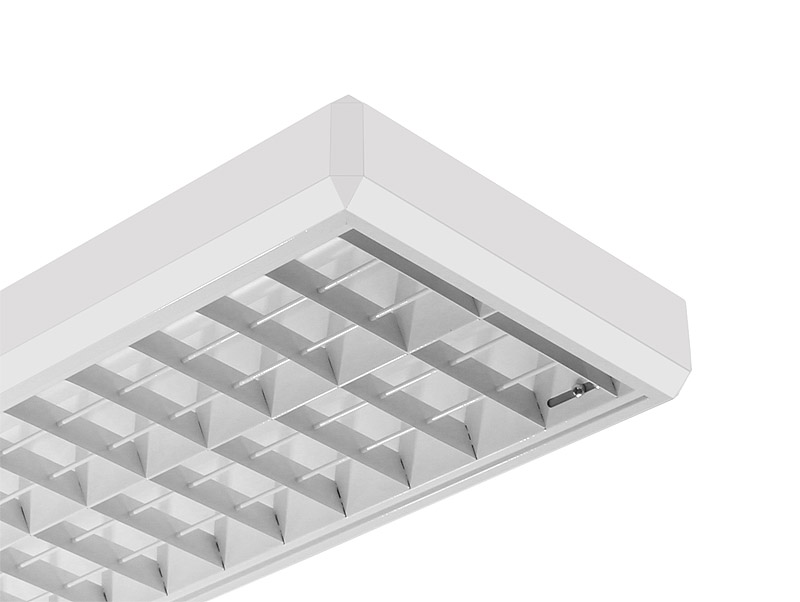

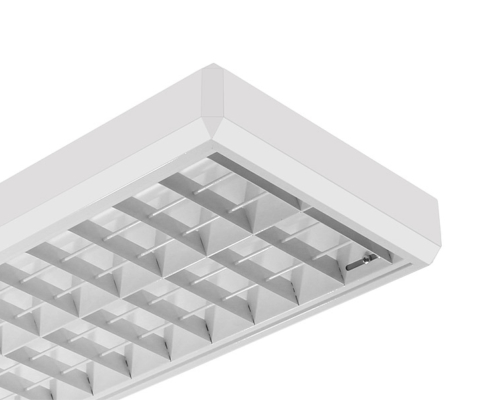

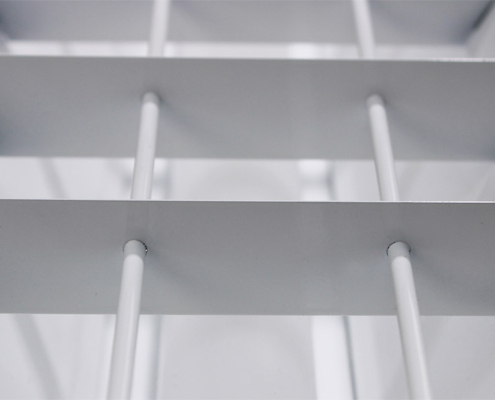

Die LED Platinen der Standardleuchten werden mit einer opalen Scheibe abgedeckt um ein möglichst blendfreies Licht zu erzeugen. Die Stahlblechraster sind mit dem extra stabilem Leuchtkörper verschraubt und durch drei Stahlstreben verstärkt um die Leuchte auch gegen schwere Bälle zu schützen, die mit hoher Geschwindigkeit auf die Leuchte treffen.
Die Abmessungen der Leuchten können auf Wunsch an die örtlichen Gegebenheiten angepasst werden. Bei Bedarf können die Leuchten auch mit einer schlagfesten prismatischen Polycarbonatabdeckung geliefert werden um einen Schutz gegen kleine und harte Bälle zu gewährleisten (Squashbälle, Golfbälle…).
Die Ballwurfsicherheit der Leuchten wird nach DIN 18032 durch die Materialprüfungsanstalt der Universität Stuttgart getestet.
Notlichtversionen oder Leuchten mit Sensorsystemen sind auf Anfrage möglich.
Technische Daten
Leuchtkörper
Montageart: Aufbauleuchte
Material: Stahlblech
Farbe: Weiß (RAL 9003)
Elektrotechnik
Betriebsgerät: LED Betriebsgerät
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80

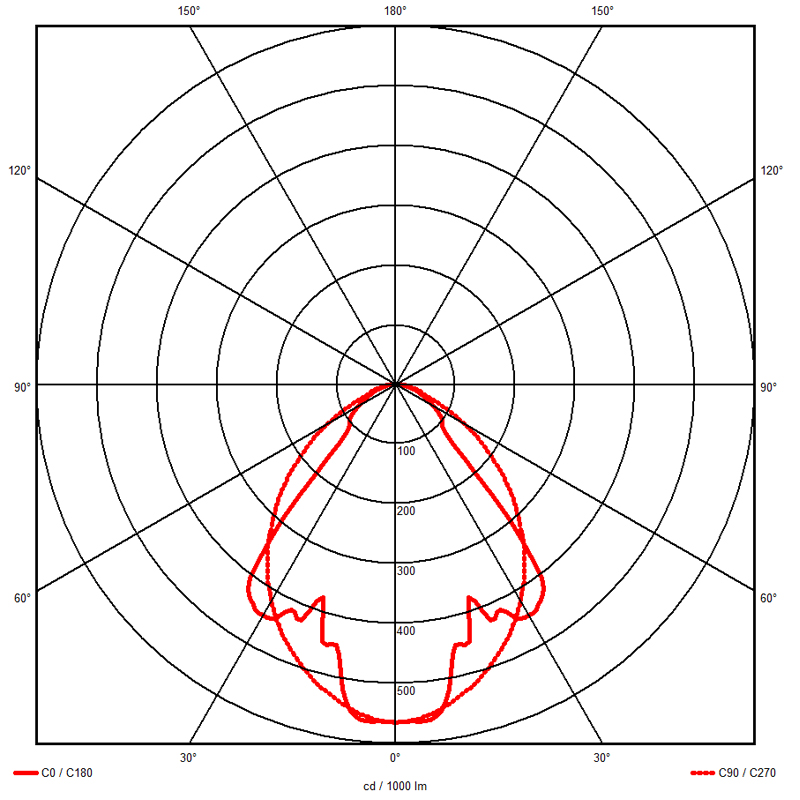

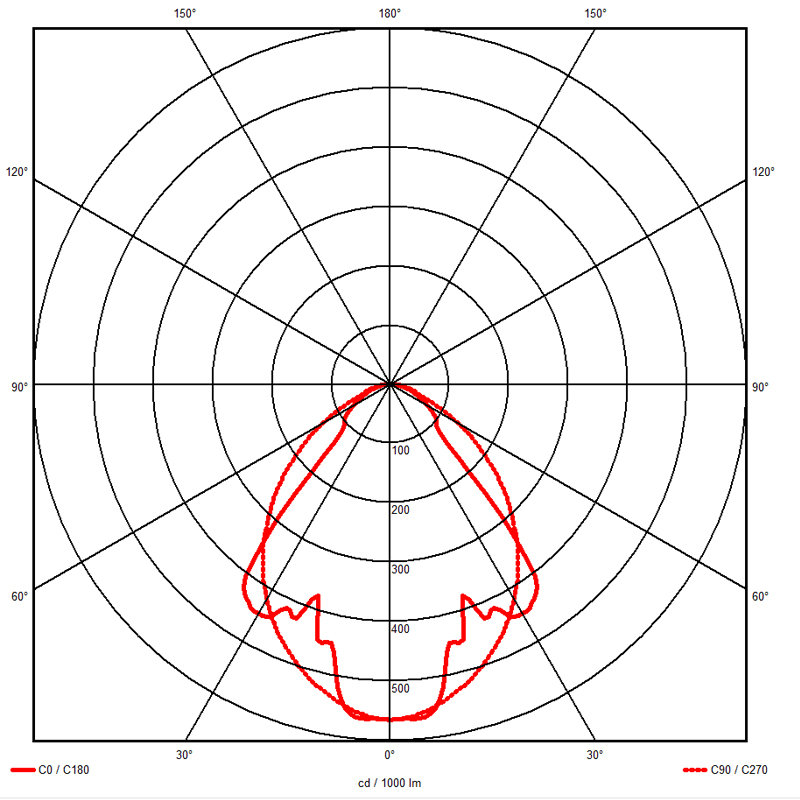

Lichtverteilung: direkt strahlend
Umgebungstemperatur: 0 bis +25°C
Optisches System

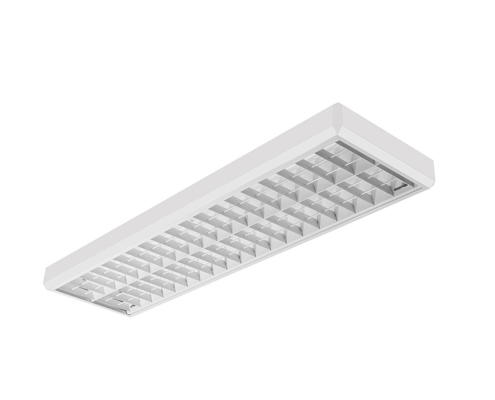

W Weißraster

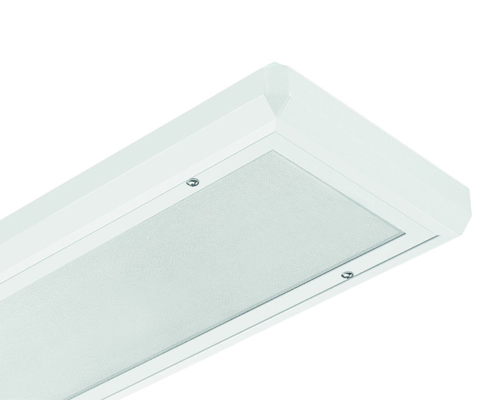

M Mikroprismatik
(ballwurfsicher)
Prüfungen
Schutzart: IP20 / IP40
Energieeffizienzklasse: D
Länderkennzeichnung: CE
Sonstige Kennzeichen: WEEE-Zeichen
Bemerkungen
– exkl. Befestigungsset
– andere Systeme auf Anfrage
Zubehör
Downloads
| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPA90La.14584.W.S0W0 | 16710 lm | 145 W | 4000 K | IP20 | 1555 x 450 x 85 mm | - | 14 kg | 646.10 Euro | LDT Download | PDF Download | - |
| SPA90Ma.10284.M.D0W1 | 12730 lm | 102 W | 4000 K | IP40 | 1255 x 275 x 60 mm | - | 6.5 kg | 511.90 Euro | LDT Download | PDF Download | - |
| SPA90La.20584.W.D0W0 | 23546 lm | 205 W | 4000 K | IP20 | 1555 x 450 x 85 mm | - | 14 kg | 685.00 Euro | LDT Download | PDF Download | - |
| SPA90Ma.11284.M.D0W1 | 13870 lm | 112 W | 4000 K | IP40 | 1255 x 275 x 60 mm | - | 6.5 kg | 521.60 Euro | LDT Download | PDF Download | - |
| SPA90Ma.11284.M.S0W1 | 13870 lm | 112 W | 4000 K | IP40 | 1255 x 275 x 60 mm | - | 6.5 kg | 491.60 Euro | LDT Download | PDF Download | - |
| SPA90Ma.12284.M.S0W1 | 14908 lm | 122 W | 4000 K | IP40 | 1255 x 275 x 60 mm | - | 6.5 kg | 491.60 Euro | LDT Download | PDF Download | - |
| SPA90La.9584.M.D0W1 | 12410 lm | 95 W | 4000 K | IP40 | 1555 x 275 x 60 mm | - | 7.5 kg | 624.10 Euro | LDT Download | PDF Download | - |
| SPA90Ma.12284.M.D0W1 | 14908 lm | 122 W | 4000 K | IP40 | 1255 x 275 x 60 mm | - | 6.5 kg | 521.60 Euro | LDT Download | PDF Download | - |
| SPA90Ma.4784.W.D0W0 | 6251 lm | 47 W | 4000 K | IP20 | 1255 x 355 x 85 mm | - | 6 kg | 414.60 Euro | LDT Download | PDF Download | - |
| SPA90La.9584.M.S0W1 | 12410 lm | 95 W | 4000 K | IP40 | 1555 x 275 x 60 mm | - | 7.5 kg | 594.10 Euro | LDT Download | PDF Download | - |
| SPA90Ma.9584.W.S0W0 | 12065 lm | 95 W | 4000 K | IP20 | 1255 x 355 x 85 mm | - | 6 kg | 389.20 Euro | LDT Download | PDF Download | - |
| SPA90La.14084.M.S0W1 | 16940 lm | 140 W | 4000 K | IP40 | 1555 x 275 x 60 mm | - | 7.5 kg | 603.80 Euro | LDT Download | PDF Download | - |
| SPA90La.7084.W.S0W0 | 9662 lm | 70 W | 4000 K | IP20 | 1555 x 355 x 85 mm | - | 7.5 kg | 423.50 Euro | LDT Download | PDF Download | - |
| SPA90La.14084.M.D0W1 | 16940 lm | 140 W | 4000 K | IP40 | 1555 x 275 x 60 mm | - | 7.5 kg | 633.80 Euro | LDT Download | PDF Download | PDF Download |
| SPA90La.7084.W.D0W0 | 9662 lm | 70 W | 4000 K | IP20 | 1555 x 355 x 85 mm | - | 7.5 kg | 453.50 Euro | LDT Download | PDF Download | - |
| SPA90La.10284.W.S0W0 | 13496 lm | 102 W | 4000 K | IP20 | 1555 x 355 x 85 mm | - | 7.5 kg | 423.50 Euro | LDT Download | PDF Download | - |
| SPA90La.10284.W.D0W0 | 13496 lm | 102 W | 4000 K | IP20 | 1555 x 355 x 85 mm | - | 7.5 kg | 453.50 Euro | LDT Download | PDF Download | - |
| SPA90La.14284.W.S0W0 | 17986 lm | 142 W | 4000 K | IP20 | 1555 x 355 x 85 mm | - | 7.5 kg | 432.30 Euro | LDT Download | PDF Download | - |
| SPA90La.14584.W.D0W0 | 16710 lm | 145 W | 4000 K | IP20 | 1555 x 450 x 85 mm | - | 14 kg | 676.10 Euro | LDT Download | PDF Download | - |
| SPA90La.20584.W.S0W0 | 23546 lm | 205 W | 4000 K | IP20 | 1555 x 450 x 85 mm | - | 14 kg | 655.00 Euro | LDT Download | PDF Download | - |
| SPA90Ma.9584.W.D0W0 | 12065 lm | 95 W | 4000 K | IP20 | 1255 x 355 x 85 mm | - | 6 kg | 419.20 Euro | LDT Download | PDF Download | - |
| SPA90Ma.7684.M.S0W1 | 9930 lm | 76 W | 4000 K | IP40 | 1255 x 275 x 60 mm | - | 6.5 kg | 481.90 Euro | LDT Download | PDF Download | - |
| SPA90Ma.4784.W.S0W0 | 6251 lm | 47 W | 4000 K | IP20 | 1255 x 355 x 85 mm | - | 6 kg | 384.60 Euro | LDT Download | PDF Download | - |
| SPA90Ma.7684.M.D0W1 | 9930 lm | 76 W | 4000 K | IP40 | 1255 x 275 x 60 mm | - | 6.5 kg | 511.90 Euro | LDT Download | PDF Download | - |
| SPA90La.14284.W.D0W0 | 17986 lm | 142 W | 4000 K | IP20 | 1555 x 355 x 85 mm | - | 7.5 kg | 462.30 Euro | LDT Download | PDF Download | - |
| SPA90Ma.10284.M.S0W1 | 12730 lm | 102 W | 4000 K | IP40 | 1255 x 275 x 60 mm | - | 6.5 kg | 481.90 Euro | LDT Download | PDF Download | - |
Bruttopreise exkl. Mehrwertsteuer
