Bauform AB86
(vormals Bauform 7286b)
LED Industrieleuchte in einem schlichten Design.

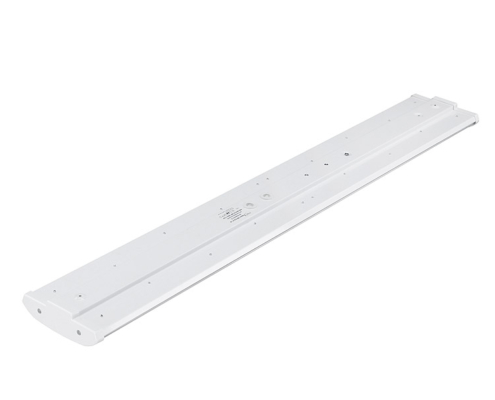

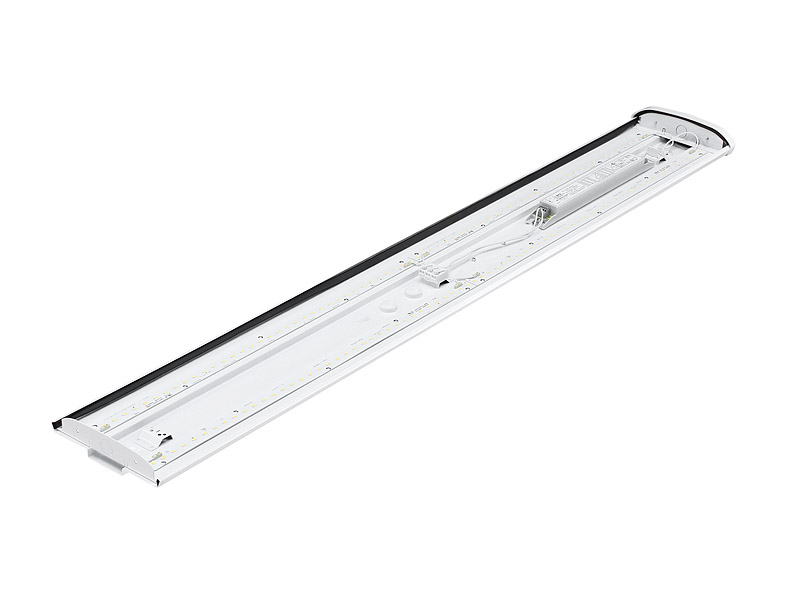

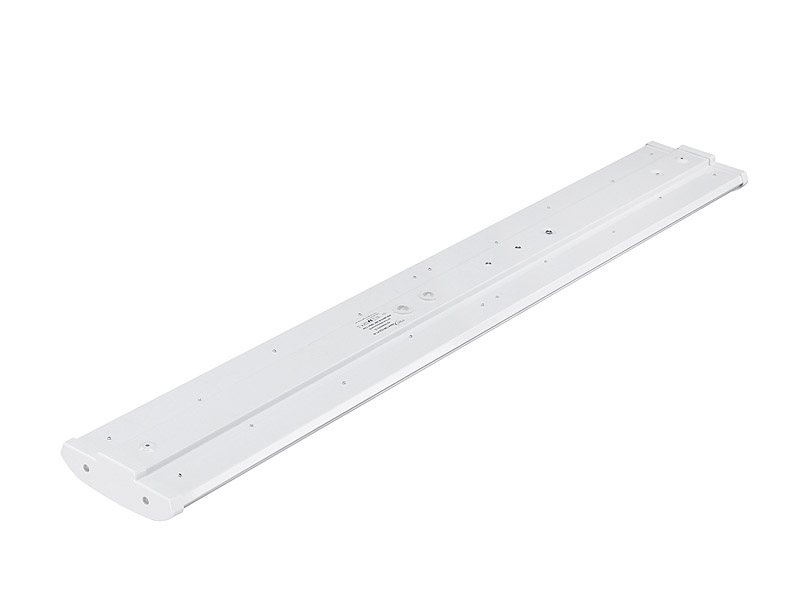

Opale Abdeckung aus einem schlagzähen Polycarbonat (IK06). Endkappen aus weißem ABS. Geräteträgerplatte aus weißem Stahlblech.
Mit Lumenwerten bis zu 8600 lm netto, einem Wirkungsgrad von knapp 130 lm/W und der Schutzart IP54 finden diese Leuchten überall dort ihren Einsatz, wo eine effiziente LED Beleuchtung mit guten Lichtwerten und einer hohen Schutzart benötigt wird.
Technische Daten
Leuchtkörper
Montageart: Aufbau-|Pendelleuchte | Deckenmontage
Material: Stahlblech
Farbe:Weiß (RAL 9003)
Elektrotechnik
Betriebsgerät: LED Betriebsgerät schaltbar oder DALI
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Umgebungstemperatur: -20°C bis + 35°C
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 50.000h (L80 / B10)
Lichtverteilung: direkt strahlend
Ausstrahlwinkel: 120°
LED Binning: SDCM<3
Energieeffizienz: bis zu 140 lm/W
Länge 1172mm von 19 bis 34 Watt variabel einstellbar
Länge 1452 mm von 28 bis 50 Watt variabel einstellbar
Optisches System
PC Polycarbonat Abdeckung
Prüfungen
Schutzart: IP54
Schutzklasse: I
Schlagschutz: IK06
Energieeffizienzklasse: D
Länderkennzeichnung: CE
Sicherheitskennzeichen: F
Sonstige Kennzeichen: WEEE-Zeichen
Garantie: 5 Jahre
Zubehör
Downloads

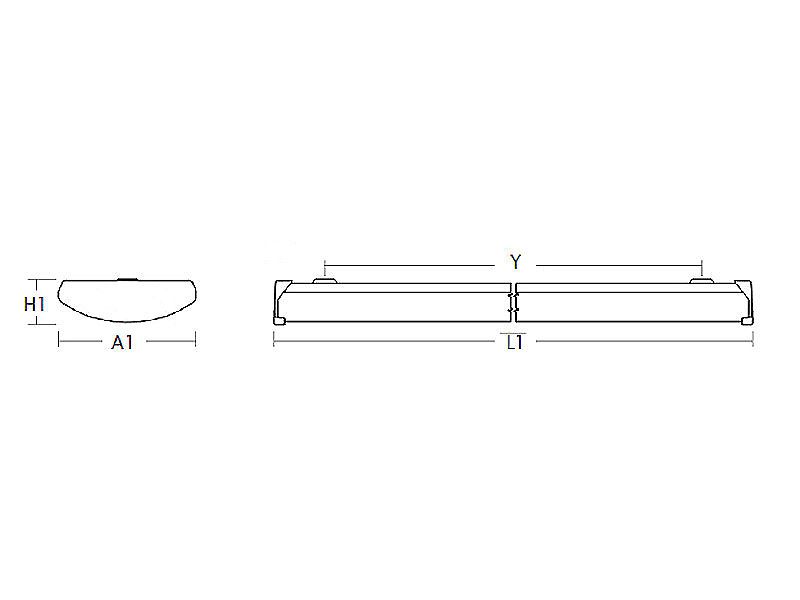

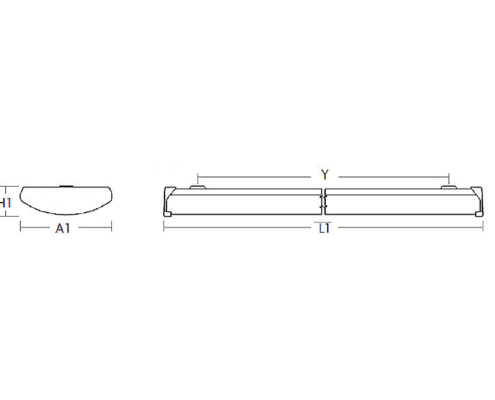

| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AB86Ma.MW84.PC.S0W5 | 3000-6500 lm | 21-52 W | 4000 K | IP54 | 1170 x 173 x 54 mm | - | 2.5 kg | #N/A Euro | LDT anfordern | PDF Download | - |
| AB86Ma.3683.PC.S0W5 | 4600 lm | 36 W | 3000 K | IP54 | 1172 x 173 x 54 mm | - | 2.5 kg | 123.50 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Ma.MW84.PC.D0W5 | 3000-6500 lm | 21-52 W | 4000 K | IP54 | 1170 x 173 x 54 mm | - | 2.5 kg | #N/A Euro | LDT anfordern | PDF Download | - |
| AB86Ma.3683.PC.D0W5 | 4600 lm | 36 W | 3000 K | IP54 | 1172 x 173 x 54 mm | - | 2.5 kg | 153.50 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.MW83.PC.S0W5 | 3500-6600 lm | 26-55 W | 3000 K | IP54 | 1452 x 173 x 54 mm | - | 2.5 kg | #N/A Euro | LDT anfordern | PDF Download | - |
| AB86La.4583.PC.S0W5 | 5900 lm | 45 W | 3000 K | IP54 | 1452 x 173 x 54 mm | - | 3.6 kg | 153.30 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.MW83.PC.D0W5 | 3500-6600 lm | 26-55 W | 3000 K | IP54 | 1452 x 173 x 54 mm | - | 2.5 kg | #N/A Euro | LDT anfordern | PDF Download | - |
| AB86Ma.MW83.PC.S0W5 | 2850-6175 lm | 21-52 W | 3000 K | IP54 | 1170 x 173 x 54 mm | - | 2.5 kg | #N/A Euro | LDT anfordern | PDF Download | - |
| AB86Sa.2784.PC.D0W5 | 3300 lm | 27 W | 4000 K | IP54 | 612 x 173 x 54 mm | - | 2 kg | 119.40 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.MW84.PC.S0W5 | 3700-7000 lm | 26-55 W | 4000 K | IP54 | 1452 x 173 x 54 mm | - | 2.5 kg | #N/A Euro | LDT anfordern | PDF Download | - |
| AB86Sa.2083.PC.D0W5 | 2300 lm | 20 W | 3000 K | IP54 | 612 x 173 x 54 mm | - | 2 kg | 119.40 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Sa.2084.PC.S0W5 | 2500 lm | 20 W | 4000 K | IP54 | 612 x 173 x 54 mm | - | 2 kg | 89.40 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.MW84.PC.D0W5 | 3700-7000 lm | 26-55 W | 4000 K | IP54 | 1452 x 173 x 54 mm | - | 2.5 kg | #N/A Euro | LDT anfordern | PDF Download | - |
| AB86La.4584.PC.S0W5 | 6300 lm | 45 W | 4000 K | IP54 | 1452 x 173 x 54 mm | - | 3.6 kg | 153.30 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.6783.PC.S0W5 | 8000 lm | 67 W | 3000 K | IP54 | 1452 x 173 x 54 mm | - | 3.6 kg | 161.20 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.4584.PC.D0W5 | 6300 lm | 45 W | 4000 K | IP54 | 1452 x 173 x 54 mm | - | 3.6 kg | 183.30 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.6783.PC.D0W5 | 8000 lm | 67 W | 3000 K | IP54 | 1452 x 173 x 54 mm | - | 3.6 kg | 191.20 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Sa.2783.PC.S0W5 | 3100 lm | 27 W | 3000 K | IP54 | 612 x 173 x 54 mm | - | 2 kg | 89.40 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.6784.PC.S0W5 | 8600 lm | 67 W | 4000 K | IP54 | 1452 x 173 x 54 mm | - | 3.6 kg | 161.20 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Sa.2783.PC.D0W5 | 3100 lm | 27 W | 3000 K | IP54 | 612 x 173 x 54 mm | - | 2 kg | 119.40 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.6784.PC.D0W5 | 8600 lm | 67 W | 4000 K | IP54 | 1452 x 173 x 54 mm | - | 3.6 kg | 191.20 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Ma.3684.PC.D0W5 | 4900 lm | 36 W | 4000 K | IP54 | 1172 x 173 x 54 mm | - | 2.5 kg | 153.50 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Sa.2083.PC.S0W5 | 2300 lm | 20 W | 3000 K | IP54 | 612 x 173 x 54 mm | - | 2 kg | 89.40 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Ma.MW83.PC.D0W5 | 2850-6175 lm | 21-52 W | 3000 K | IP54 | 1170 x 173 x 54 mm | - | 2.5 kg | #N/A Euro | LDT anfordern | PDF Download | - |
| AB86Sa.2084.PC.D0W5 | 2500 lm | 20 W | 4000 K | IP54 | 612 x 173 x 54 mm | - | 2 kg | 119.40 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Ma.5283.PC.D0W5 | 6400 lm | 52 W | 3000 K | IP54 | 1172 x 173 x 54 mm | - | 2.5 kg | 160.00 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Ma.3684.PC.S0W5 | 4900 lm | 36 W | 4000 K | IP54 | 1172 x 173 x 54 mm | - | 2.5 kg | 123.50 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Ma.5283.PC.S0W5 | 6400 lm | 52 W | 3000 K | IP54 | 1172 x 173 x 54 mm | - | 2.5 kg | 130.00 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86La.4583.PC.D0W5 | 5900 lm | 45 W | 3000 K | IP54 | 1452 x 173 x 54 mm | - | 3.6 kg | 183.30 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Ma.5284.PC.D0W5 | 6700 lm | 52 W | 4000 K | IP54 | 1172 x 173 x 54 mm | - | 2.5 kg | 160.00 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Sa.2784.PC.D0W5 | 3300 lm | 36 W | 4000 K | IP54 | 612 x 173 x 54 mm | 605x605 mm | 2 kg | 119.40 € Euro | LDT anfordern | PDF Download | - |
| AB86Ma.5284.PC.S0W5 | 6700 lm | 52 W | 4000 K | IP54 | 1172 x 173 x 54 mm | - | 2.5 kg | 130.00 ¬ Euro | LDT anfordern | PDF Download | - |
| AB86Sa.2784.PC.S0W5 | 3300 lm | 27 W | 4000 K | IP54 | 612 x 173 x 54 mm | - | 2 kg | 89.40 ¬ Euro | LDT anfordern | PDF Download | - |
Bruttopreise exkl. Mehrwertsteuer
