Bauform P20a

(vormals Bauform 6011h)

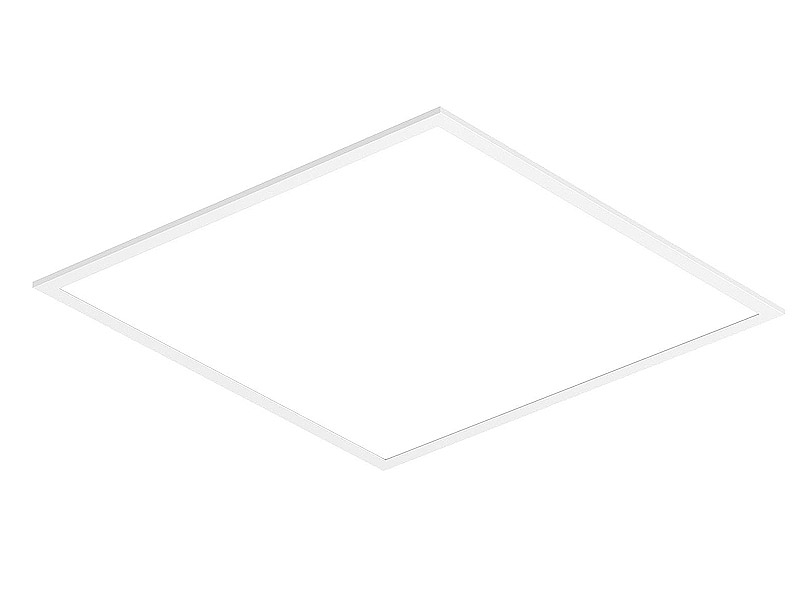

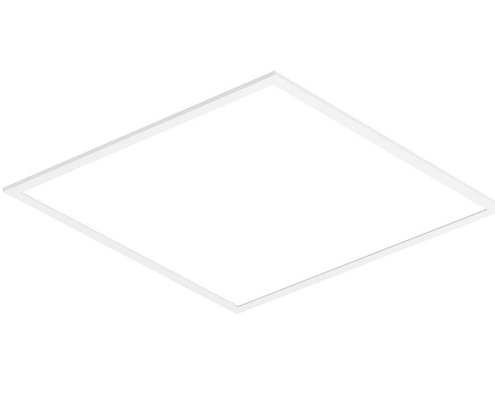

LED Panel mit extrem hoher Effizienz und Lichtleistung.

Standardmäßig auf 25 W eingestellt erreicht das Panel bei 160 lm/W (netto) mehr als 4000 lm. Die Bestromung kann bis auf 1050 mA erhöht werden, so dass man Lichtleistungen von knapp 7000 lm bei 45 Watt erreichen kann. Die mikroprismatische Abdeckung gewährleistet ein blendfreies (UGR<19 bis 30W) und homogenes Licht.

Alle Panels der Bauform P20 können mit unterschiedlichen Treibern und DALI Treibern kombiniert werden. Eine Kompatibilitätsliste der Treiber zu den Panels finden Sie hier.

Alle Standardzubehörteile wie Aufbaurahmen oder Einbaurahmen können auch uneingeschränkt für die Leuchten der Bauform P20 verwendet werden.

Technische Daten

Leuchtkörper
Montageart: Einbau- | Einlege- | Aufbauleuchte
Material: Aluminium
Farbe: Weiß (RAL 9016)

Elektrotechnik
Betriebsgerät: LED Betriebsgerät schaltbar oder DALI
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Umgebungstemperatur: -10°C bis +40°C

Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 50.000h

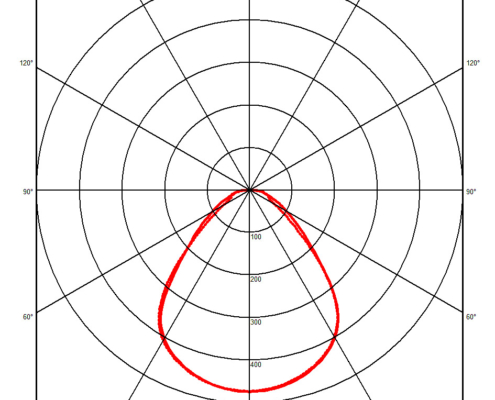

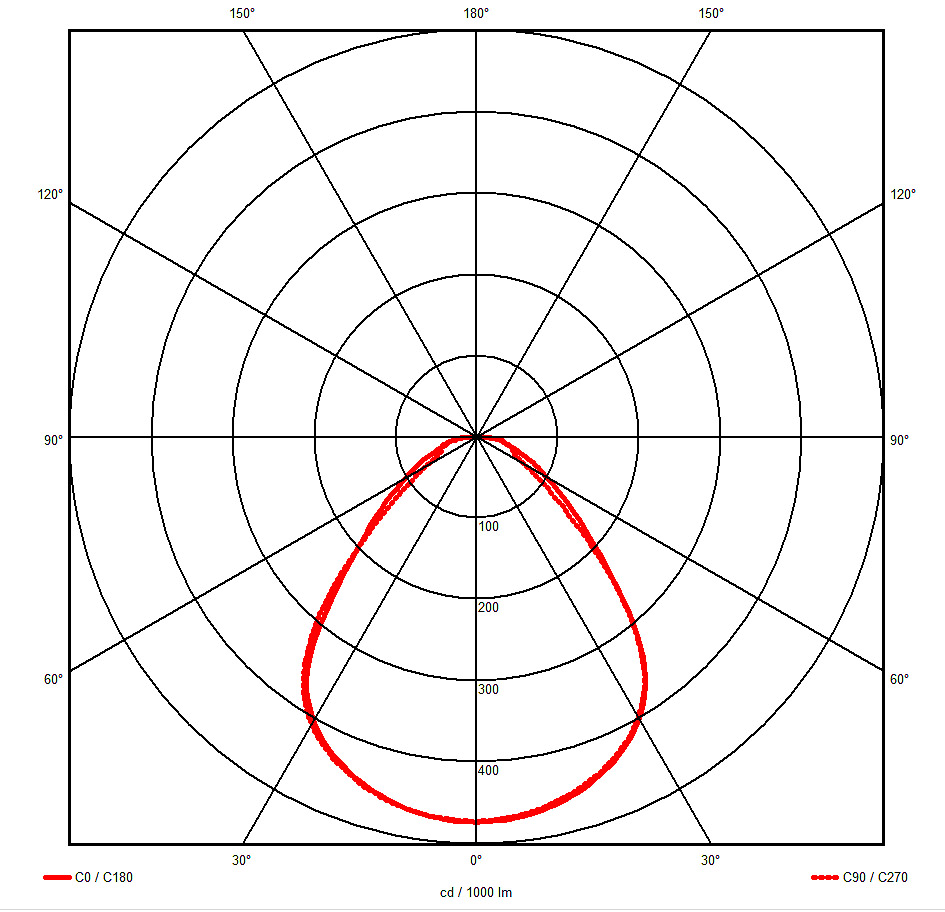

Lichtverteilung: direkt strahlend
Lichtaustritt: symmetrisch
Blendungsbegrenzung: UGR<19
Farbtemperatur: 4000 Kelvin
Lichtstrom: bis zu 7490 lm (bei 47W)
Systemwirkung: bis zu 166 lm/W

Optisches System
M mikroprismatische Abdeckung

Prüfungen
Schutzart: IP40
Schutzklasse: II
Schlagschutz: IK02
Energieeffizienzklasse: B
Länderkennzeichnung: CE
Sicherheitskennzeichen: F
Sonstige Kennzeichen: WEEE-Zeichen
Garantie: 3 Jahre

Bemerkungen
exkl. Treiber und Zubehör

Die Bauform P20 ist exkl. Treiber. Die verschiedenen Treiberoptionen können Sie sich hier ansehen (Datenblatt Treiberoptionen). Weiteres Zubehör finden Sie unter dem entsprechenden Reiter.

Zubehör

Treiber:

TR.KG.30W/700	KGP Treiber 30W, schaltbar	350mA – 700mA	AC/DC fähig	runder Stecker	11,60 €
TR.KG.30Wd2/700	KGP Treiber 30W, DALI2, PushDim	350mA – 700mA	AC/DC fähig	runder Stecker	29,40 €
TR.KG.53W/1050	KGP Treiber 53W, schaltbar, NFC	500mA – 1400mA			16,30 €
TR.KG.53Wd2/1050	KGP Treiber 53W, DALI2, PushDim, NFC	500mA – 1400mA			34,00 €

Notlichtfunktion 3 Stunden“ Easy Emergency Pack“:

PZU.NL.3H

Easy Emergency Pack, Notlichtmodul 3 Stunden, Steckbar, Plug-And-Play

Zum Flyer (Link folgt)

75,90 €

Die einfache Notlicht Plug & Play Lösung nicht nur für Panels.
Das Easy Emergency Pack wurde entwickelt um eine Notlichtfunktion für ein breites Spektrum an LED Leuchten zu bieten. Einfach zwischen LED Modul unter Treiber geschaltet, bietet es die Möglichkeit viele LED Leuchten auf Notlicht um zu rüsten.

AB3.2×0,75.200 Anschlussbox Easyconnect

AB3.2×0,75.200

Anschlußbox Easyconnect 3 inkl. HO3VVH2 F 2×0,75mm² schwarz 200 mm lang

10,56 €

Schneller Anschluss des Panels über eine Steckklemme mit Zugentlastung/Durchgangsverdrahtung.

Aufbau-/Einbaurahmen:

PZU.ABK.625Q	Aufbaurahmen Modul 625	Aluminium im kantigen Design	Maße: 655 x 655 x 71 mm	49,70 €
PZU.EB.625Q	Einbaurahmen Modul 625	Quadratische Form mit Federhaltern	Deckenausschnitt: 630×630 mm	55,50 €
PZU.AB.625Q	Aufbaurahmen Modul 625	Aluminium mit abgeschrägten Ecken	Maße: 624 x 680 x 67 mm	75,00 €
PZU.ABS.625Q	Aufbaurahmen Modul 625	Steckbar im kantigen Design	Maße: 625 x 625 x 70 mm	36,70 €
