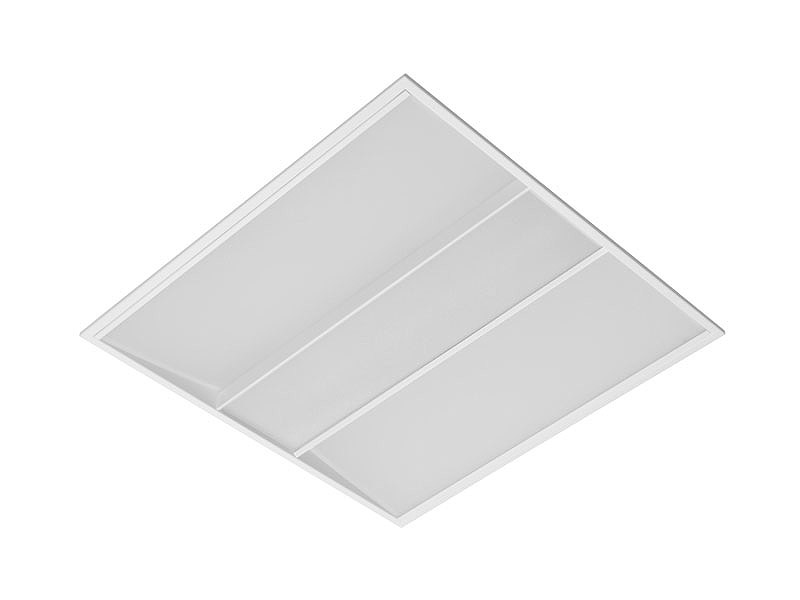

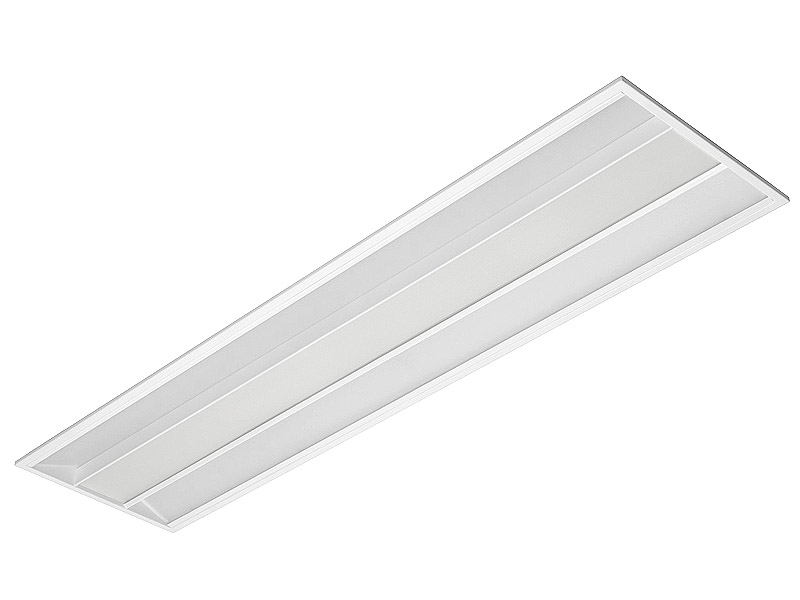

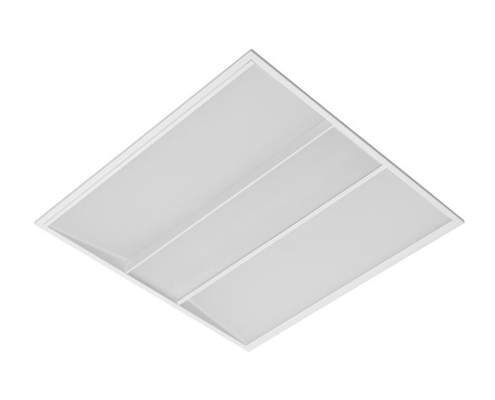

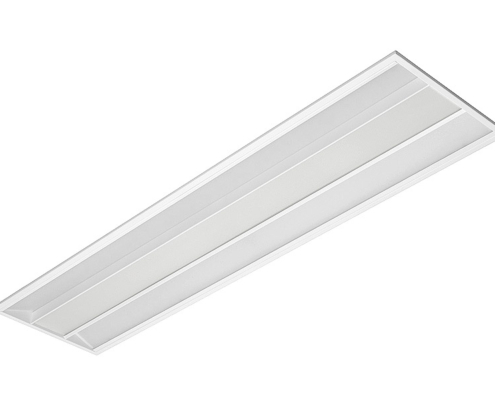

Bauform EB30
(vormals Bauform 6030)

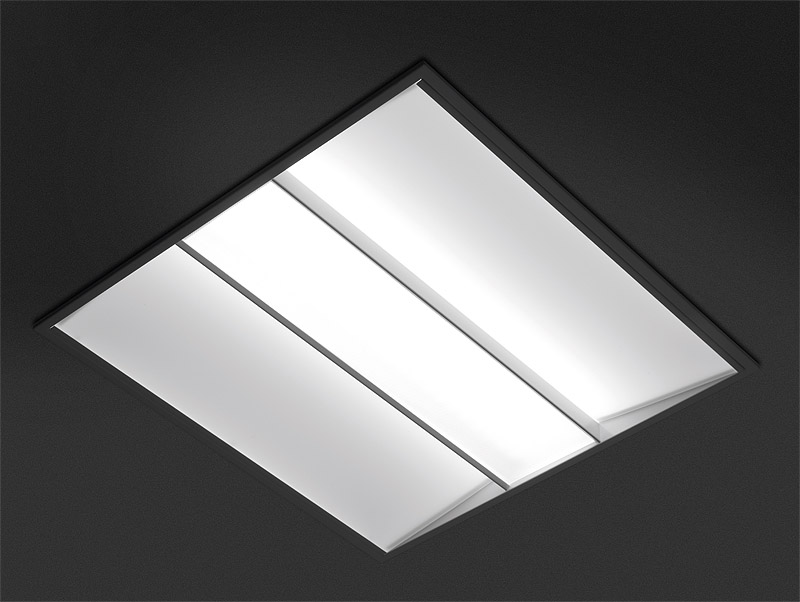

Die Dualoptik der Leuchte „EB30“ bietet ein optimales Verhältnis zwischen direktem und indirektem Licht, was zu einer sehr homogenen Ausleuchtung und zu einer verbesserten Darstellung von Objekten im Raum führt. Ein sanfter Übergang von der Helligkeit in der Mitte der Leuchte zum Rand der Leuchte erzeugt die Verringerng des Kontrastes zwischen Leuchte und Decke und damit zu einer Entlastung des menschlichen Auges.
Die mikroprismatische Abdeckung des direkten Lichtanteil ist optimiert für die Ausleuchtung von Bildschirmarbeitsplätzen nach DIN 12464.

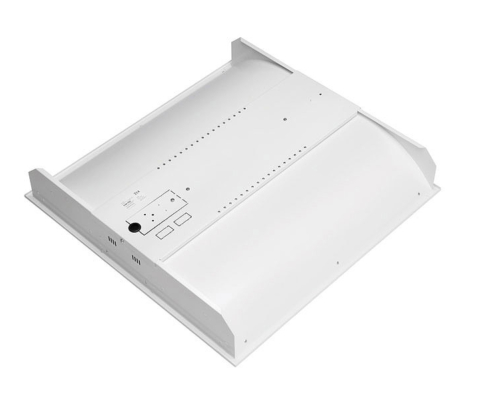

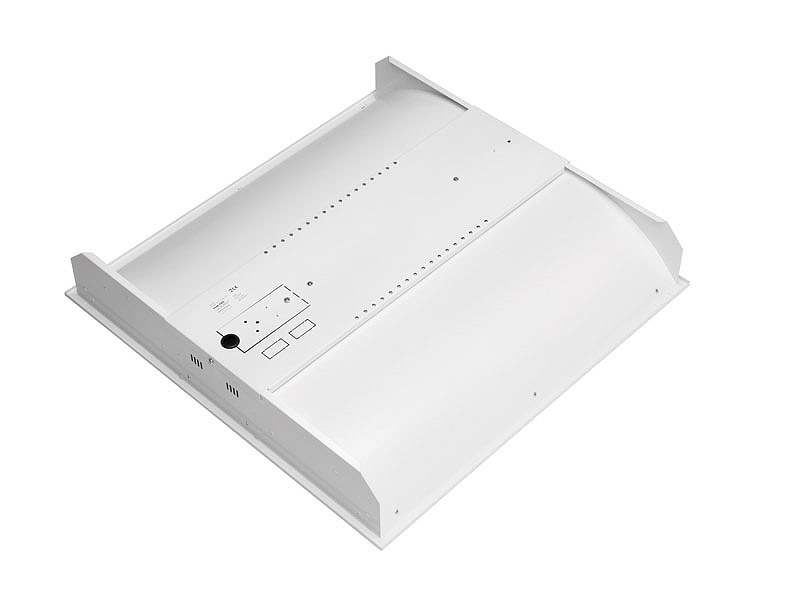

Das Gehäuse der Leuchte „EB30“ besteht aus einem pulverbeschichteten Stahlblech. Standardmäßig wird die Leuchte in RAL 9003 ausgeliefert. Andere RAL Lackierungen sind auf Wunsch des Kunden möglich.
Optional können die Leuchten der Serie „EB30“ mit einem Sensor oder Notlichtsystem ausgestattet werden.
Technische Daten
Leuchtkörper
Montageart: Einbau-| Deckenleuchte
Material: Stahlblech
Farbe: Weiß (RAL 9003) | Schwarz (RAL 9005) | Silber (RAL 9006) | nach RAL
Elektrotechnik
Betriebsgerät: LED Betriebsgerät schaltbar oder DALI
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Umgebungstemperatur: -20 bis +35°C
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 72.000h (L80 / B10)
Lichtverteilung: direkt strahlend
Blendungsbegrenzung: UGR<19
LED Binning: SDCM <3
Energieeffizienz: bis zu 103 lm/W
Optisches System
Mittig mikroprismatische Abdeckung
Seiten opale Abdeckung
Prüfungen
Schutzart: IP40
Schutzklasse: I
Schlagschutz: IK02
Energieeffizienzklasse: C
Länderkennzeichnung: CE
Sicherheitskennzeichen: F
Sonstige Kennzeichen: WEEE-Zeichen
Garantie: 5 Jahre
Optional
– Lichtfarbe: Tunable White
– Notlicht auf Anfrage
– Montageart: Einbaumontage
– Sensor: Bewegungs-| Tageslichtsensor im Gehäuse integriert
Zubehör
Downloads

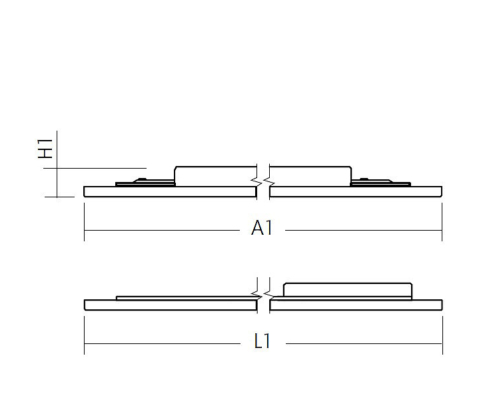

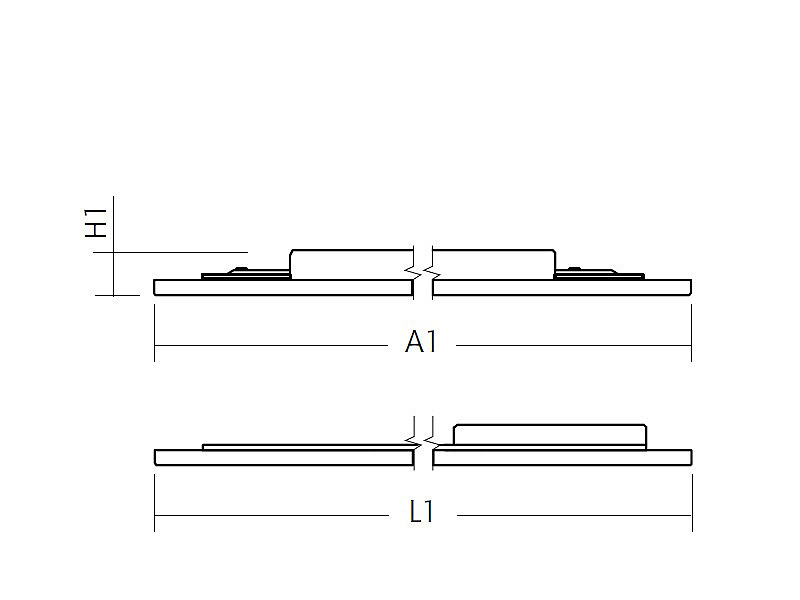

| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EB30Ma.3683.M.S1S1 | 3500 lm | 36 W | 3000 K | IP40 | 310 x 1240 x 84 mm | - | - | 355.70 Euro | LDT anfordern | PDF Download | - |
| EB30a.3683.M.D1B1 | 3500 lm | 36 W | 3000 K | IP40 | 620 x 620 x 102 mm | - | - | 359.10 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3684.M.S1B1 | 3700 lm | 36 W | 4000 K | IP40 | 310 x 1240 x 84 mm | - | - | 355.70 Euro | LDT anfordern | PDF Download | - |
| EB30a.3684.M.D1W1 | 3700 lm | 36 W | 4000 K | IP40 | 620 x 620 x 102 mm | - | - | 343.40 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3683.M.S1R1 | 3500 lm | 36 W | 3000 K | IP40 | 310 x 1240 x 84 mm | - | - | 355.70 Euro | LDT anfordern | PDF Download | - |
| EB30a.3684.M.D1R1 | 3700 lm | 36 W | 4000 K | IP40 | 620 x 620 x 102 mm | - | - | 359.10 Euro | LDT anfordern | PDF Download | - |
| EB30a.3683.M.S1R1 | 3500 lm | 36 W | 3000 K | IP40 | 620 x 620 x 102 mm | - | - | 329.10 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3683.M.S1B1 | 3500 lm | 36 W | 3000 K | IP40 | 310 x 1240 x 84 mm | - | - | 355.70 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3684.M.D1B1 | 3700 lm | 36 W | 4000 K | IP40 | 310 x 1240 x 84 mm | - | - | 385.70 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3684.M.S1W1 | 3700 lm | 36 W | 4000 K | IP40 | 310 x 1240 x 84 mm | - | - | 339.60 Euro | LDT anfordern | PDF Download | - |
| EB30a.3684.M.S1R1 | 3700 lm | 36 W | 4000 K | IP40 | 620 x 620 x 102 mm | - | - | 329.10 Euro | LDT anfordern | PDF Download | - |
| EB30a.3683.M.D1R1 | 3500 lm | 36 W | 3000 K | IP40 | 620 x 620 x 102 mm | - | - | 359.10 Euro | LDT anfordern | PDF Download | - |
| EB30a.3684.M.S1S1 | 3700 lm | 36 W | 4000 K | IP40 | 620 x 620 x 102 mm | - | - | 329.10 Euro | LDT anfordern | PDF Download | - |
| EB30a.3683.M.D1S1 | 3500 lm | 36 W | 3000 K | IP40 | 620 x 620 x 102 mm | - | - | 359.10 Euro | LDT anfordern | PDF Download | - |
| EB30a.3683.M.S1B1 | 3500 lm | 36 W | 3000 K | IP40 | 620 x 620 x 102 mm | - | - | 329.10 Euro | LDT anfordern | PDF Download | - |
| EB30a.3683.M.S1S1 | 3500 lm | 36 W | 3000 K | IP40 | 620 x 620 x 102 mm | - | - | 329.10 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3684.M.D1R1 | 3700 lm | 36 W | 4000 K | IP40 | 310 x 1240 x 84 mm | - | - | 385.70 Euro | LDT anfordern | PDF Download | - |
| EB30a.3684.M.S1W1 | 3700 lm | 36 W | 4000 K | IP40 | 620 x 620 x 102 mm | - | - | 313.40 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3684.M.S1R1 | 3700 lm | 36 W | 4000 K | IP40 | 310 x 1240 x 84 mm | - | - | 355.70 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3684.M.D1W1 | 3700 lm | 36 W | 4000 K | IP40 | 310 x 1240 x 84 mm | - | - | 369.60 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3683.M.D1B1 | 3500 lm | 36 W | 3000 K | IP40 | 310 x 1240 x 84 mm | - | - | 385.70 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3683.M.D1S1 | 3500 lm | 36 W | 3000 K | IP40 | 310 x 1240 x 84 mm | - | - | 385.70 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3684.M.D1S1 | 3700 lm | 36 W | 4000 K | IP40 | 310 x 1240 x 84 mm | - | - | 385.70 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3684.M.S1S1 | 3700 lm | 36 W | 4000 K | IP40 | 310 x 1240 x 84 mm | - | - | 355.70 Euro | LDT anfordern | PDF Download | - |
| EB30a.3684.M.D1S1 | 3700 lm | 36 W | 4000 K | IP40 | 620 x 620 x 102 mm | - | - | 359.10 Euro | LDT anfordern | PDF Download | - |
| EB30a.3684.M.S1B1 | 3700 lm | 36 W | 4000 K | IP40 | 620 x 620 x 102 mm | - | - | 329.10 Euro | LDT anfordern | PDF Download | - |
| EB30a.3684.M.D1B1 | 3700 lm | 36 W | 4000 K | IP40 | 620 x 620 x 102 mm | - | - | 359.10 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3683.M.S1W1 | 3500 lm | 36 W | 3000 K | IP40 | 310 x 1240 x 84 mm | - | - | 339.60 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3683.M.D1W1 | 3500 lm | 36 W | 3000 K | IP40 | 310 x 1240 x 84 mm | - | - | 369.60 Euro | LDT anfordern | PDF Download | - |
| EB30a.3683.M.S1W1 | 3500 lm | 36 W | 3000 K | IP40 | 620 x 620 x 102 mm | - | - | 313.40 Euro | LDT anfordern | PDF Download | - |
| EB30Ma.3683.M.D1R1 | 3500 lm | 36 W | 3000 K | IP40 | 310 x 1240 x 84 mm | - | - | 385.70 Euro | LDT anfordern | PDF Download | - |
| EB30a.3683.M.D1W1 | 3500 lm | 36 W | 3000 K | IP40 | 620 x 620 x 102 mm | - | - | 343.40 Euro | LDT anfordern | PDF Download | - |
Bruttopreise exkl. Mehrwertsteuer
