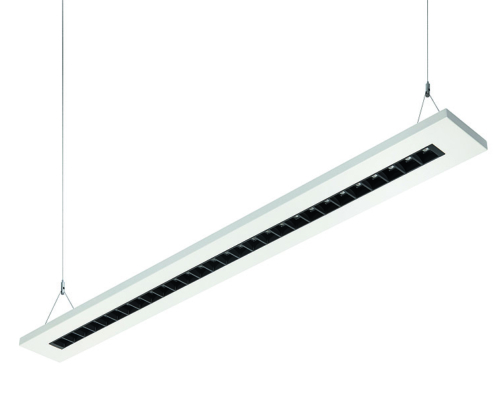

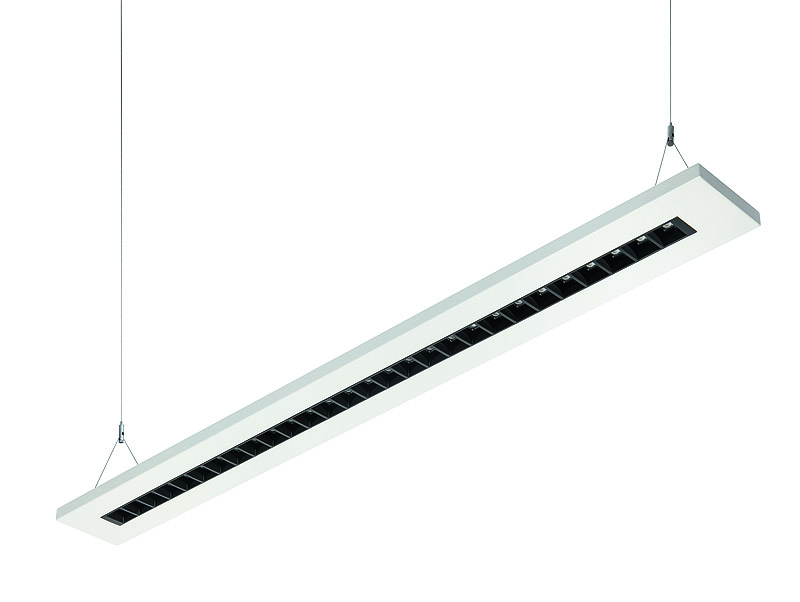

Bauform PL45
(vormals Bauform 2145)
Mit dem modernen „Low Glare Raster“ (LGRB) erreichen die Pendelleuchten der Bauform PL45 UGR Werte die unter 16 liegen. Die Kombination aus unterschiedlichen Farben für das Raster (weiß, schwarz oder silber) und unterschiedlichen Gehäusefarben bieten die Möglichkeit die Leuchten an den individuellen Geschmack anzupassen.

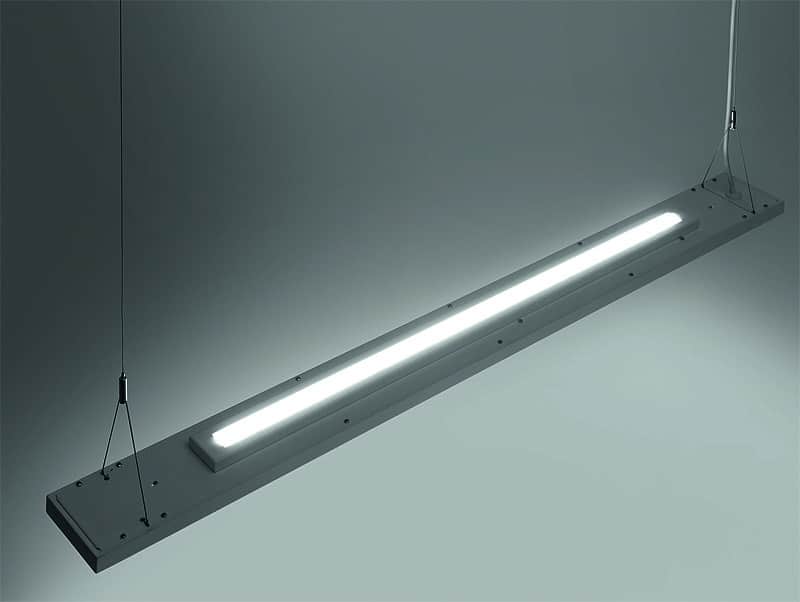

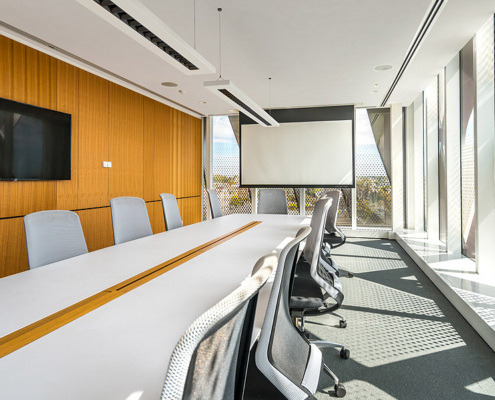

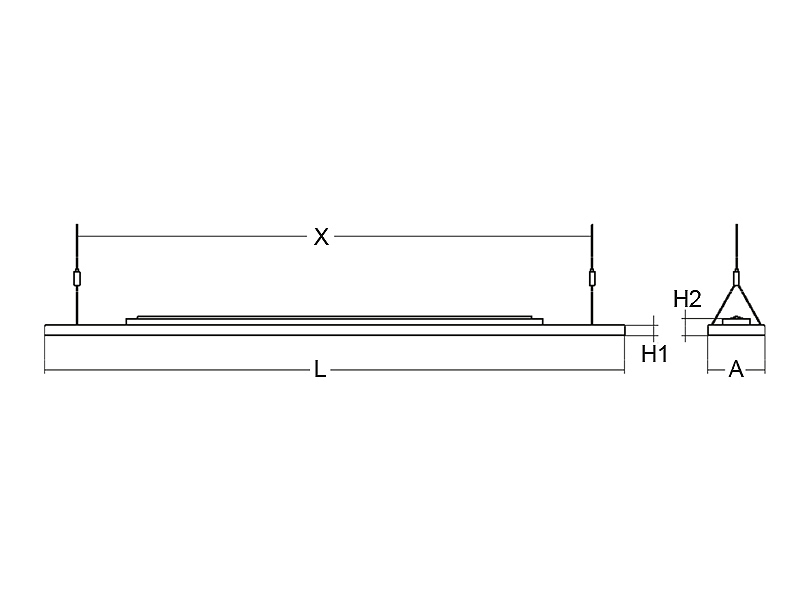

Die flache Bauform (22 mm an der Außenkante) und die klassisch rechteckige Leuchtenform, sowie der indirekte Lichtanteil tragen dazu bei, dass die Leuchte als gestalterisches Element in architektonisch anspruchsvollen Räumen wirkt.
Sensorsysteme oder eine Tunable White Funktion lassen sich, auf Wunsch, problemlos in den filigranen Leuchtenkörper integrieren.
Technische Daten
Leuchtkörper
Montageart: Pendelmontage
Material: Stahlblech
Farbe: Weiß (RAL 9003) | Schwarz (RAL 9005) | Silber (RAL 9006)
Elektrotechnik
Betriebsgerät: LED Betriebsgerät schaltbar oder DALI
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Umgebungstemperatur: –20°C bis +35°C
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 72.000 Std. (L80 B10)

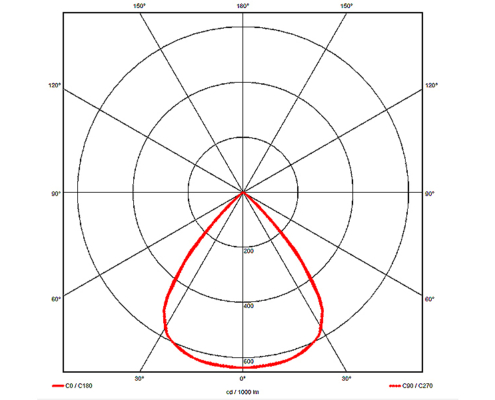

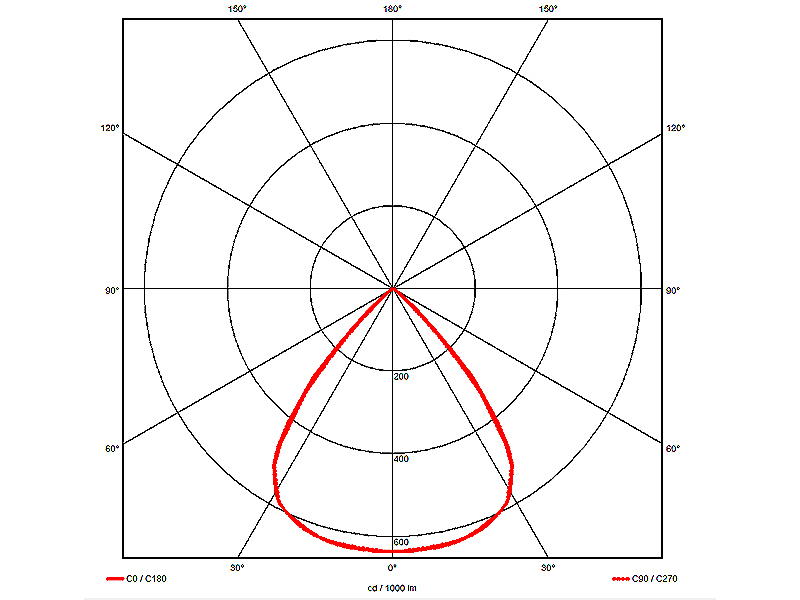

Lichtverteilung: direkt/indirekt strahlend
Ausstrahlwinkel: 80°
Blendungsbegrenzung: UGR<19 (LWi/LSi) | UGR<16 (LBi)
Energieeffizienz: 116 – 122 lm/W
Optisches System
LBi Low Glare Raster schwarz (UGR<16)
LWi Low Glare Raster weiß (UGR<19)
LSi Low Glare Raster silber (UGR<19)
Prüfungen
Schutzart: IP40
Schutzklasse: I
Schlagschutz: IK07
Energieeffizienzklasse: C
Länderkennzeichnung: CE
Sicherheitskennzeichen: F
Sonstige Kennzeichen: WEEE-Zeichen
Garantie: 5 Jahre
Optional
Farbe: weitere RAL-Farben auf Anfrage
Farbwiedergabe: CRI > 90
Lichtfarbe: Tunable White (2700 – 6500 K)
Notlicht: möglich
Treiber: 1 – 10 V auf Anfrage
Sensor: möglich
Zubehör
| Seilaufhängung: Y-Seilaufhängung (1m) inklusive |
| Deckenbaldachin: separat zu bestellen |
Downloads
| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PL45Ma.5183.LBi.S4R1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 509.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LSi.S4B1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LBi.S4S1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LBi.S4W1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LWi.S4S1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LBi.S4W1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LBi.S4B1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LWi.D4S1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LBi.D4W1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LWi.D4B1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LSi.D4S1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LBi.S4S1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LSi.D4B1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LWi.D4R1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 539.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LSi.S4S1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LWi.S4W1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LWi.S4R1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 509.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LBi.D4R1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 539.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LWi.S4S1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LSi.D4R1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 539.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LSi.S4R1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 509.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LWi.D4S1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LWi.S4R1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 509.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LSi.D4R1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 539.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LSi.S4S1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LBi.D4S1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LWi.S4B1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LWi.D4R1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 539.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LBi.S4R1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 509.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LWi.D4W1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LBi.D4B1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LBi.D4R1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 539.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LSi.D4B1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LWi.S4W1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LSi.S4R1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 509.70 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LSi.D4S1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LSi.D4W1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LSi.D4W1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LWi.D4W1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LSi.S4W1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LWi.S4B1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LBi.D4W1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LSi.S4W1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LWi.D4B1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LSi.S4B1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LBi.D4B1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5184.LBi.S4B1 | 6220 lm | 51 W | 4000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 485.40 Euro | LDT anfordern | PDF Download | - |
| PL45Ma.5183.LBi.D4S1 | 5909 lm | 51 W | 3000 K | IP40 | 1286 x 125 x 22 mm | - | 3.8 kg | 515.40 Euro | LDT anfordern | PDF Download | - |
Bruttopreise exkl. Mehrwertsteuer
