Bauform 9880s

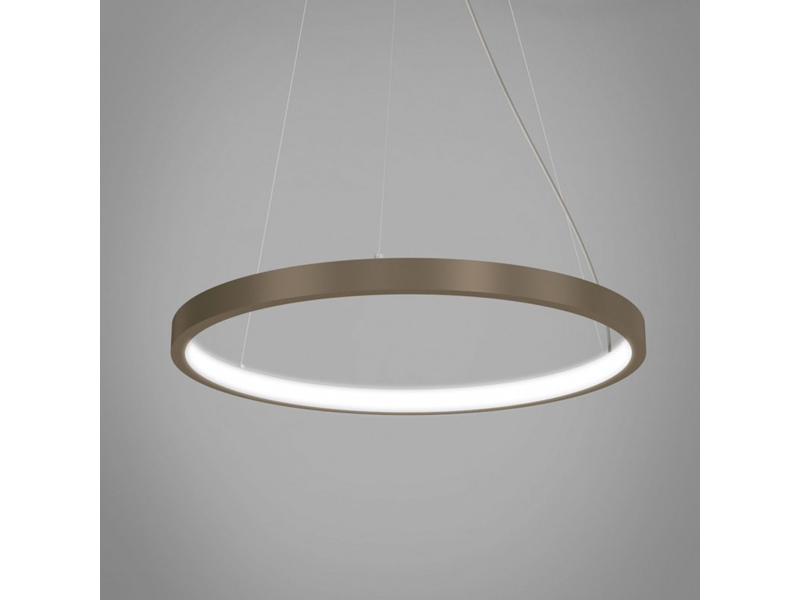

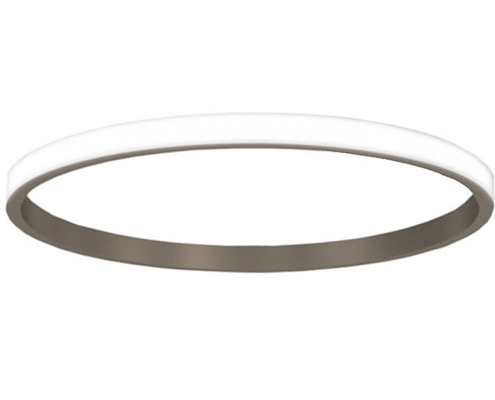

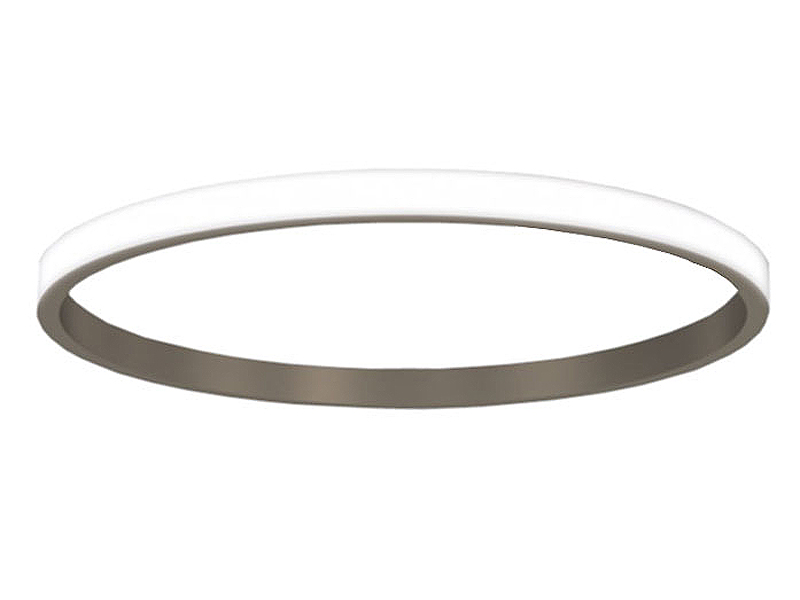

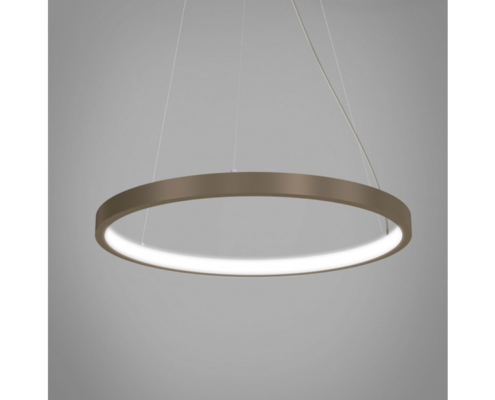

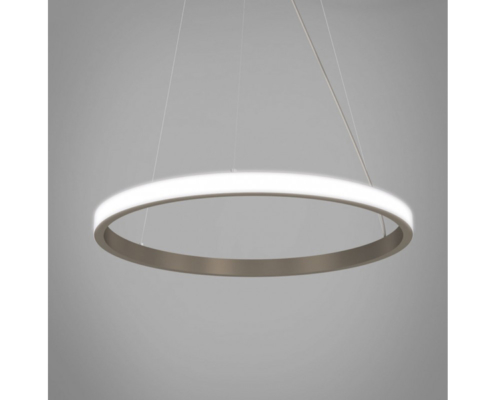

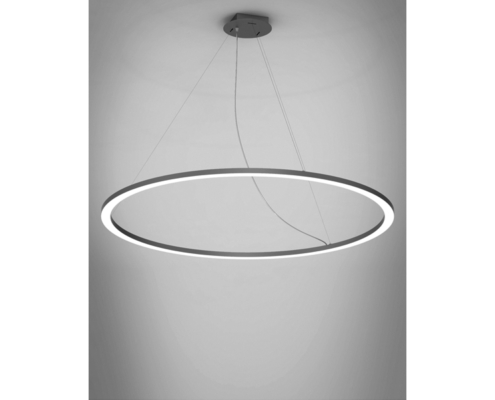

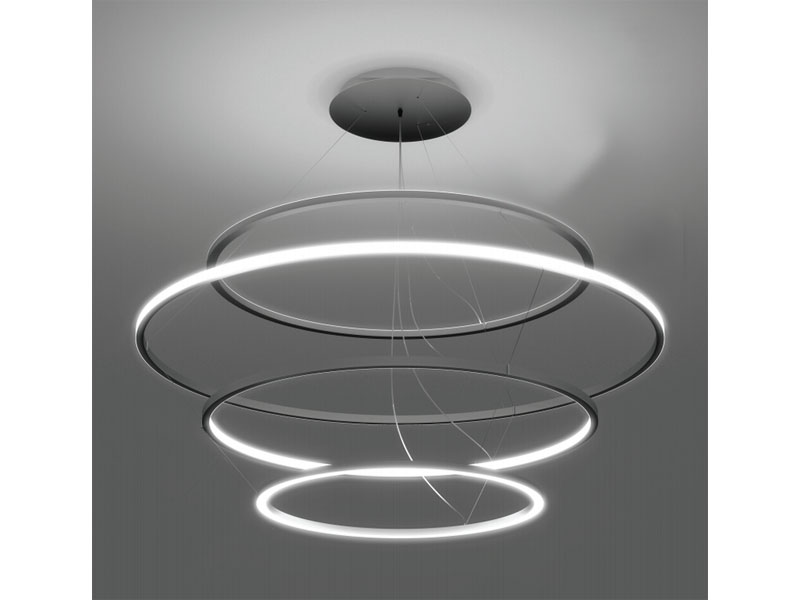

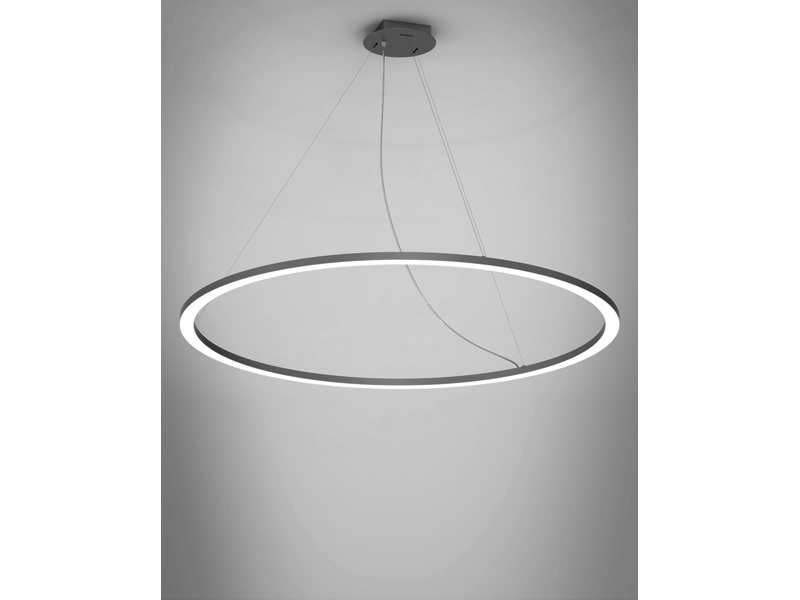

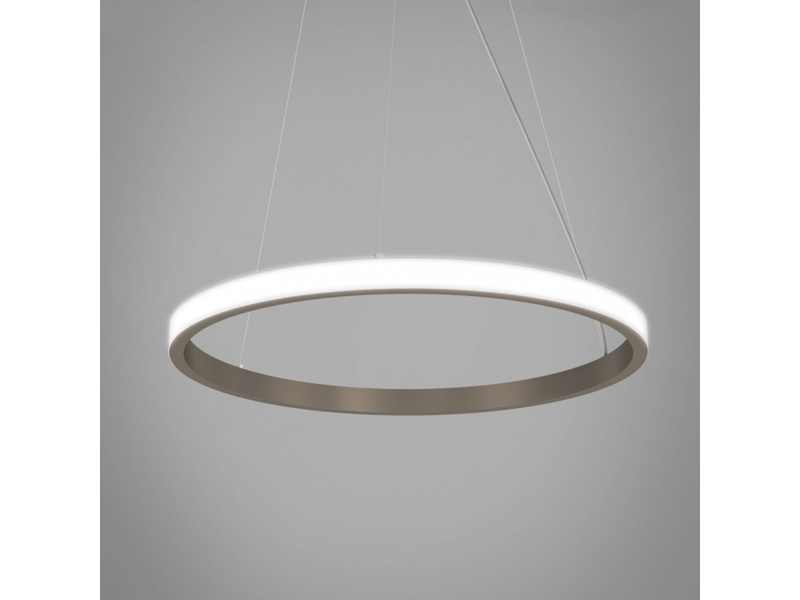

Moderne Ringleuchte aus einem Aluminumprofil in zwei Varianten. Die Leuchte kann mit einem inneren Lichtaustritt (OPi) und mit einem äußeren Lichtaustritt (OPa) gefertigt werden. Die LEDs sind mit einer hochwertigen opalen Polycarbonatabdeckung abgedeckt, die eine homogene Lichtverteilung gewährleistet.
Es stehen drei unterschiedliche Profilstärken zur Verfügung. Eine ganz filigrane Variante mit lediglich 25 mm Aufbauhöhe, eine Variante mit 48 mm und eine massiveres Profil für besonders große Durchmesser mit 68mm.

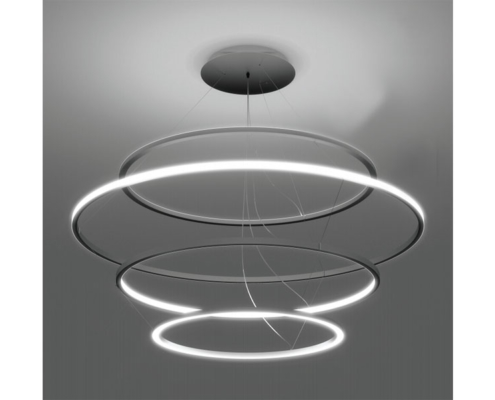

Standardmäßig stehen Ringgrößen bis 1480 mm zur Verfügung. Aus mehren Teilen können Sondermaße bis 5100 mm Durchmesser gefertigt werden. Kundenspezifische Ringdurchmesser auf Anfrage.
Die Leuchten können in nahezu jeder RAL Farbe geliefert werden.
Technische Daten
Leuchtkörper
Montageart: Pendelmontage
Material: Aluminium
Farbe: Silbergrau /andere Farben auf Anfrage

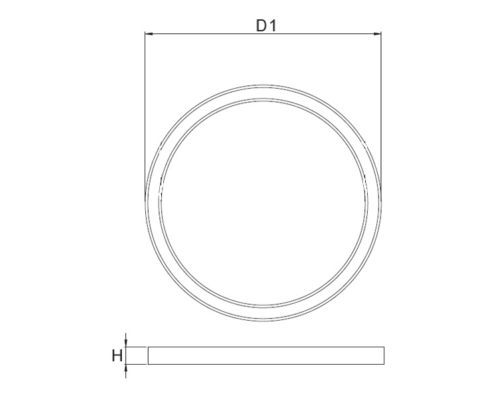

Profilhöhe: 25 mm (9880s); 48 mm (9880m);
68 mm (9880l)
Durchmesser: Standard 1480 mm
Sondermaße: bis 5100 mm
Elektrotechnik
Betriebsgerät: LED Betriebsgerät
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI >80
Lebensdauer: 50.000 h (L80)
Lichtverteilung: direkt strahlend
Optisches System
OPa Opale Abdeckung außen
OPi Opale Abdeckung innen
OPu Opale Abdeckung unten
Prüfungen
Schutzart: IP20
Länderkennzeichnung: CE
Sonstige Kennzeichen: WEEE-Zeichen
Seilaufhängungen, Baldachine und Treiber sind nicht im Lieferumfang enthalten (siehe Zubehör).
Zubehör
| 9880.DB.250 | Deckenbaldachin rund, Durchmesser 250 mm | Gehäuse aus Aluminium, silber |
| 9880.DB.300 | Deckenbaldachin rund, Durchmesser 300 mm | Gehäuse aus Aluminium, silber |
| 9880.DB.420 | Deckenbaldachin rund, Durchmesser 420 mm | Gehäuse aus Aluminium, silber |
| 9880.DB.500 | Deckenbaldachin rund, Durchmesser 500 mm | Gehäuse aus Aluminium, silber |
| 9880.SA.1000 | Seilaufhängung für Leuchten der Bauform 9880 | Länge 1000 mm |
| 9880.SA.2000 | Seilaufhängung für Leuchten der Bauform 9880 | Länge 2000 mm |
| 9880.SA.3000 | Seilaufhängung für Leuchten der Bauform 9880 | Länge 3000 mm |
| 9880.SA.4000 | Seilaufhängung für Leuchten der Bauform 9880 | Länge 4000 mm |
| 9880.50W | Treiber für Bauform 9880 | 50W, 24V DC |
| 9880.100W | Treiber für Bauform 9880 | 100W, 24V DC |
| 9880.150W | Treiber für Bauform 9880 | 150W, 24V DC |
| 9880.320W | Treiber für Bauform 9880 | 320W, 24V DC |
| 9880.60W.d | Treiber für Bauform 9880 DALI | 60W, 24V DC |
| 9880.100W.d | Treiber für Bauform 9880 DALI | 100W, 24V DC |
| 9880.60W.ph-c | Treiber für Bauform 9880 | 60W, 24V DC, Phasenan- / Phasenabschnits dim. |
| 9880.100W.ph-c | Treiber für Bauform 9880 | 100W, 24V DC, Phasenan- / Phasenabschnits dim. |
Downloads
| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9880l.8030.OPa.00 | 4563 lm | 80 W | 3000 K | IP20 | 790 x 35 x 68 mm | - | 5.60 kg | 651.40 Euro | LDT anfordern | PDF Download |
- |
| 9880l.8030.OPi.00 | 4860 lm | 80 W | 3000 K | IP20 | 800 x 35 x 68 mm | - | 5.60 kg | 661.80 Euro | LDT anfordern | PDF Download |
- |
| 9880l.8040.OPa.00 | 4791 lm | 80 W | 4000 K | IP20 | 790 x 35 x 68 mm | - | 5.60 kg | 651.40 Euro | LDT anfordern | PDF Download |
- |
| 9880l.8040.OPi.00 | 5103 lm | 80 W | 4000 K | IP20 | 800 x 35 x 68 mm | - | 5.60 kg | 661.80 Euro | LDT anfordern | PDF Download |
- |
| 9880l.10530.OPa.00 | 7352 lm | 105 W | 3000 K | IP20 | 1120 x 35 x 68 mm | - | 5.60 kg | 843.60 Euro | LDT anfordern | PDF Download |
- |
| 9880l.10530.OPi.00 | 6846 lm | 105 W | 3000 K | IP20 | 1090 x 35 x 68 mm | - | 5.60 kg | 807.70 Euro | LDT anfordern | PDF Download |
- |
| 9880l.10540.OPa.00 | 7720 lm | 105 W | 4000 K | IP20 | 1120 x 35 x 68 mm | - | 5.60 kg | 843.60 Euro | LDT anfordern | PDF Download |
- |
| 9880l.10540.OPi.00 | 7188 lm | 105 W | 4000 K | IP20 | 1090 x 35 x 68 mm | - | 5.60 kg | 843.60 Euro | LDT anfordern | PDF Download |
- |
| 9880l.14030.OPa.00 | 9803 lm | 140 W | 3000 K | IP20 | 1470 x 35 x 68 mm | - | 5.60 kg | 1100.20 Euro | LDT anfordern | PDF Download |
- |
| 9880l.14030.OPi.00 | 8813 lm | 140 W | 3000 K | IP20 | 1450 x 35 x 68 mm | - | 5.60 kg | 1155.50 Euro | LDT anfordern | PDF Download |
- |
| 9880l.14040.OPa.00 | 10293 lm | 140 W | 4000 K | IP20 | 1470 x 35 x 68 mm | - | 5.60 kg | 1100.20 Euro | LDT anfordern | PDF Download |
- |
| 9880l.14040.OPi.00 | 9254 lm | 140 W | 4000 K | IP20 | 1450 x 35 x 68 mm | - | 5.60 kg | 1106.40 Euro | LDT anfordern | PDF Download |
- |
| 9880m.6030.OPa.00 | 3772 lm | 60 W | 3000 K | IP20 | 610 x 25 x 48 mm | - | 4.20 kg | 459.40 Euro | LDT anfordern | PDF Download |
- |
| 9880m.6030.OPi.00 | 3439 lm | 60 W | 3000 K | IP20 | 610 x 25 x 48 mm | - | 4.20 kg | 481.80 Euro | LDT anfordern | PDF Download |
- |
| 9880m.6040.OPa.00 | 3961 lm | 60 W | 4000 K | IP20 | 610 x 25 x 48 mm | - | 4.20 kg | 459.40 Euro | LDT anfordern | PDF Download |
- |
| 9880m.6040.OPi.00 | 3519 lm | 60 W | 4000 K | IP20 | 610 x 25 x 48 mm | - | 4.20 kg | 481.80 Euro | LDT anfordern | PDF Download |
- |
| 9880m.8030.OPa.00 | 4684 lm | 80 W | 3000 K | IP20 | 810 x 25 x 48 mm | - | 5.60 kg | 573.30 Euro | LDT anfordern | PDF Download |
- |
| 9880m.8030.OPi.00 | 4760 lm | 80 W | 3000 K | IP20 | 805 x 25 x 48 mm | - | 5.60 kg | 591.40 Euro | LDT anfordern | PDF Download |
- |
| 9880m.8040.OPa.00 | 4919 lm | 80 W | 4000 K | IP20 | 810 x 25 x 48 mm | - | 5.60 kg | 573.30 Euro | LDT anfordern | PDF Download |
- |
| 9880m.8040.OPi.00 | 4998 lm | 80 W | 4000 K | IP20 | 805 x 25 x 48 mm | - | 5.60 kg | 591.40 Euro | LDT anfordern | PDF Download |
- |
| 9880m.10530.OPa.00 | 6864 lm | 105 W | 3000 K | IP20 | 1100 x 25 x 48 mm | - | 5.60 kg | 744.00 Euro | LDT anfordern | PDF Download |
- |
| 9880m.10530.OPi.00 | 6120 lm | 105 W | 3000 K | IP20 | 1090 x 25 x 48 mm | - | 5.60 kg | 765.20 Euro | LDT anfordern | PDF Download |
- |
| 9880m.10540.OPa.00 | 7207 lm | 105 W | 4000 K | IP20 | 1100 x 25 x 48 mm | - | 5.60 kg | 744.00 Euro | LDT anfordern | PDF Download |
- |
| 9880m.10540.OPi.00 | 6426 lm | 105 W | 4000 K | IP20 | 1090 x 25 x 48 mm | - | 5.60 kg | 765.20 Euro | LDT anfordern | PDF Download |
- |
| 9880m.14030.OPa.00 | 8856 lm | 140 W | 3000 K | IP20 | 1480 x 25 x 48 mm | - | 5.60 kg | 955.40 Euro | LDT anfordern | PDF Download |
- |
| 9880m.14030.OPi.00 | 8427 lm | 140 W | 3000 K | IP20 | 1470 x 25 x 48 mm | - | 5.60 kg | 982.30 Euro | LDT anfordern | PDF Download |
- |
| 9880m.14040.OPa.00 | 9298 lm | 140 W | 4000 K | IP20 | 1480 x 25 x 48 mm | - | 5.60 kg | 955.40 Euro | LDT anfordern | PDF Download |
- |
| 9880m.14040.OPi.00 | 8848 lm | 140 W | 4000 K | IP20 | 1470 x 25 x 48 mm | - | 5.60 kg | 982.30 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2030.OPa.00 | 779 lm | 20 W | 3000 K | IP20 | 610 x 21 x 25 mm | - | 4.20 kg | 0.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2030.OPi.00 | 779 lm | 20 W | 3000 K | IP20 | 610 x 21 x 25 mm | - | 4.20 kg | 285.40 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2030.OPu.00 | 807 lm | 20 W | 3000 K | IP20 | 630 x 21 x 25 mm | - | 4.20 kg | 461.20 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2040.OPa.00 | 820 lm | 20 W | 4000 K | IP20 | 610 x 21 x 25 mm | - | 4.20 kg | 0.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2040.OPi.00 | 820 lm | 20 W | 4000 K | IP20 | 610 x 21 x 25 mm | - | 4.20 kg | 285.40 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2040.OPu.00 | 850 lm | 20 W | 4000 K | IP20 | 630 x 21 x 25 mm | - | 4.20 kg | 461.20 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2530.OPa.00 | 974 lm | 25 W | 3000 K | IP20 | 805 x 21 x 25 mm | - | 4.20 kg | 0.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2530.OPi.00 | 974 lm | 25 W | 3000 K | IP20 | 805 x 21 x 25 mm | - | 4.20 kg | 347.40 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2530.OPu.00 | 1009 lm | 25 W | 3000 K | IP20 | 780 x 21 x 25 mm | - | 4.20 kg | 641.10 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2540.OPa.00 | 1025 lm | 25 W | 4000 K | IP20 | 805 x 21 x 25 mm | - | 4.20 kg | 0.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2540.OPi.00 | 1025 lm | 25 W | 4000 K | IP20 | 805 x 21 x 25 mm | - | 4.20 kg | 347.40 Euro | LDT anfordern | PDF Download |
- |
| 9880s.2540.OPu.00 | 1062 lm | 25 W | 4000 K | IP20 | 780 x 21 x 25 mm | - | 4.20 kg | 641.10 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3030.OPa.00 | 1515 lm | 30 W | 3000 K | IP20 | 610 x 21 x 25 mm | - | 4.20 kg | 308.10 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3030.OPi.00 | 1565 lm | 30 W | 3000 K | IP20 | 610 x 21 x 25 mm | - | 4.20 kg | 322.60 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3040.OPa.00 | 1591 lm | 30 W | 4000 K | IP20 | 610 x 21 x 25 mm | - | 4.20 kg | 308.10 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3040.OPi.00 | 1643 lm | 30 W | 4000 K | IP20 | 610 x 21 x 25 mm | - | 4.20 kg | 322.60 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3530.OPa.00 | 1363 lm | 35 W | 3000 K | IP20 | 1090 x 21 x 25 mm | - | 4.20 kg | 0.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3530.OPi.00 | 1363 lm | 35 W | 3000 K | IP20 | 1090 x 21 x 25 mm | - | 4.20 kg | 450.80 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3530.OPu.00 | 1413 lm | 35 W | 3000 K | IP20 | 1100 x 21 x 25 mm | - | 4.20 kg | 761.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3540.OPa.00 | 1435 lm | 35 W | 4000 K | IP20 | 1090 x 21 x 25 mm | - | 4.20 kg | 0.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3540.OPi.00 | 1435 lm | 35 W | 4000 K | IP20 | 1090 x 21 x 25 mm | - | 4.20 kg | 450.80 Euro | LDT anfordern | PDF Download |
- |
| 9880s.3540.OPu.00 | 1487 lm | 35 W | 4000 K | IP20 | 1100 x 21 x 25 mm | - | 4.20 kg | 761.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.4030.OPa.00 | 2395 lm | 40 W | 3000 K | IP20 | 805 x 21 x 25 mm | - | 5.60 kg | 388.80 Euro | LDT anfordern | PDF Download |
- |
| 9880s.4030.OPi.00 | 2050 lm | 40 W | 3000 K | IP20 | 805 x 21 x 25 mm | - | 5.60 kg | 395.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.4040.OPa.00 | 2514 lm | 40 W | 4000 K | IP20 | 805 x 21 x 25 mm | - | 5.60 kg | 388.80 Euro | LDT anfordern | PDF Download |
- |
| 9880s.4040.OPi.00 | 2152 lm | 40 W | 4000 K | IP20 | 805 x 21 x 25 mm | - | 5.60 kg | 395.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.4630.OPa.00 | 1792 lm | 46 W | 3000 K | IP20 | 1470 x 21 x 25 mm | - | 4.20 kg | 579.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.4630.OPi.00 | 2027 lm | 46 W | 3000 K | IP20 | 1470 x 21 x 25 mm | - | 4.20 kg | 589.40 Euro | LDT anfordern | PDF Download |
- |
| 9880s.4640.OPa.00 | 1886 lm | 46 W | 4000 K | IP20 | 1470 x 21 x 25 mm | - | 4.20 kg | 579.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.4640.OPi.00 | 1886 lm | 46 W | 4000 K | IP20 | 1470 x 21 x 25 mm | - | 4.20 kg | 589.40 Euro | LDT anfordern | PDF Download |
- |
| 9880s.5530.OPa.00 | 3257 lm | 55 W | 3000 K | IP20 | 1090 x 21 x 25 mm | - | 5.60 kg | 508.70 Euro | LDT anfordern | PDF Download |
- |
| 9880s.5530.OPi.00 | 2910 lm | 55 W | 3000 K | IP20 | 1090 x 21 x 25 mm | - | 5.60 kg | 517.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.5540.OPa.00 | 3319 lm | 55 W | 4000 K | IP20 | 1090 x 21 x 25 mm | - | 5.60 kg | 508.70 Euro | LDT anfordern | PDF Download |
- |
| 9880s.5540.OPi.00 | 3048 lm | 55 W | 4000 K | IP20 | 1090 x 21 x 25 mm | - | 5.60 kg | 517.00 Euro | LDT anfordern | PDF Download |
- |
| 9880s.7030.OPa.00 | 4311 lm | 70 W | 3000 K | IP20 | 1470 x 21 x 25 mm | - | 5.60 kg | 663.80 Euro | LDT anfordern | PDF Download |
- |
| 9880s.7030.OPi.00 | 4268 lm | 70 W | 3000 K | IP20 | 1470 x 21 x 25 mm | - | 5.60 kg | 672.10 Euro | LDT anfordern | PDF Download |
- |
| 9880s.7040.OPa.00 | 4526 lm | 70 W | 4000 K | IP20 | 1470 x 21 x 25 mm | - | 5.60 kg | 663.80 Euro | LDT anfordern | PDF Download |
- |
| 9880s.7040.OPi.00 | 4579 lm | 70 W | 4000 K | IP20 | 1470 x 21 x 25 mm | - | 5.60 kg | 672.10 Euro | LDT anfordern | PDF Download |
- |
Bruttopreise exkl. Mehrwertsteuer
