Bauform 6690
Aluminiumprofilleuchte als Einzel- oder Lichtbandleuchte. Das H-Profil der Leuchte bietet viel Raum für Sensorsysteme oder einen indirekten Lichtanteil. Die Aluminiumendkappen (ohne sichtbare Schrauben) sind lichtdicht verschlossen. Auch bei der Lichtbandvariante wird durch ein durchdachtes Verbindungssystem gewährleistet, dass kein Licht in den Übergangsbereichen der Profile austritt.

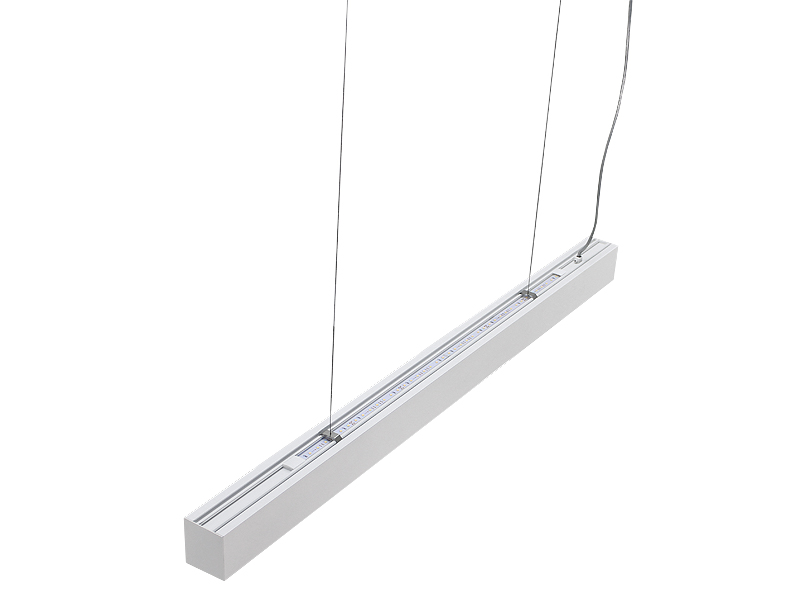

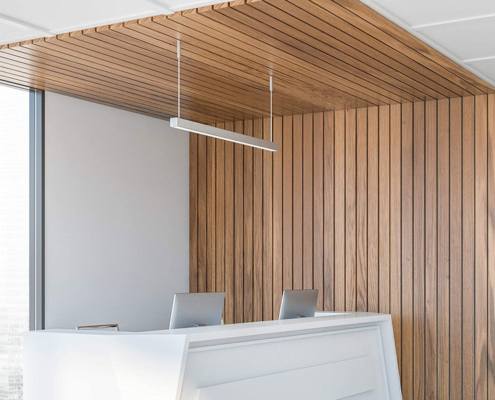

Die Leuchten können als Anbau- oder als Pendelleuchte verwendet werden. Die Seilaufhängung der Leuchte und die Befestigungspunkte sind variabel anpassbar.
Technische Daten
Leuchtkörper
Montageart: Aufbau-/Pendelmontage
Lichtbandmontage
Material: Aluminium
Farbe: Weiß
Elektrotechnik
Betriebsgerät: LED Betriebsgerät
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Umgebungstemperatur: 0°C bis +25°C
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 54.000 Std. (L80 B10)
Ausstrahlwinkel: 90°

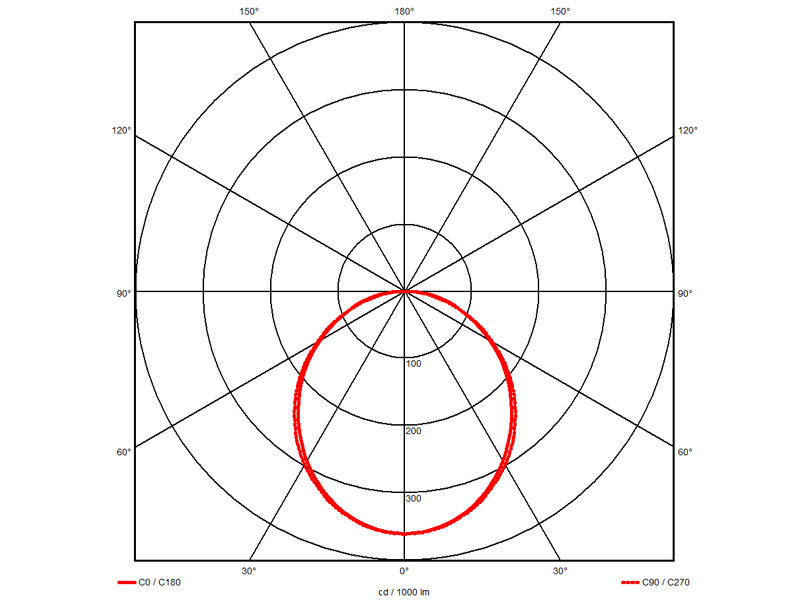

Lichtverteilung: direkt (OP Version), direkt/indirekt (OPi Version)
Optisches System
OP opale Abdeckung
OPi opale Abdeckung direkt/indirekt strahlend (nur als Pendelversion)
Prüfungen
Schutzart: IP40
Schutzklasse: I
Schlagschutz: IK 02
Energieeffizienzklasse: D
Länderkennzeichnung: CE
Sonstige Kennzeichen: WEEE-Zeichen
Optional
Farbe: Schwarz, Grau, RAL-Farben auf Anfrage
Lichtfarbe: 2700 K/6000 K, Tunable White
Treiber: DALI, Steuerung per Casambi
Farbwiedergabe: CRI > 90
Ausstrahlwinkel: 30°, 60°, Asymmetrisch, doppelt asymmetrisch
Linienverbinder: 90°, 120°, 135°, T-Verbinder, X-Verbinder
Seilaufhängung ist nicht im
Lieferumfang enthalten (siehe Zubehör).
Zubehör
| 6690.EK | Endkappe Metall schraubenlos | 12,73 € |
| 6690.SA.1500 | Seilaufhängung 1500 mm | 17,49 € |
| 6690.ZU.1500 | Zuleitung 3 x 0,75 mm² | 19,69 € |
| 6690.VB | Linienverbinder | 4,62 € |
Downloads
Katalogseite
| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6690HE.1030.OP.80 | 1186 lm | 10 W | 3000 K | IP40 | 562 x 64 x 72 mm | - | 1.5 kg | 143.80 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HE.1040.OP.80 | 1249 lm | 10 W | 4000 K | IP40 | 562 x 64 x 72 mm | - | 1.5 kg | 143.80 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HE.2130.OP.80 | 2372 lm | 21 W | 3000 K | IP40 | 1122 x 64 x 72 mm | - | 3 kg | 212.40 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HE.2140.OP.80 | 2497 lm | 21 W | 4000 K | IP40 | 1122 x 64 x 72 mm | - | 3 kg | 212.40 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HE.3130.OP.80 | 3558 lm | 31 W | 3000 K | IP40 | 1682 x 64 x 72 mm | - | 4.4 kg | 278.50 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HE.3130.OPi.80 | 3559 lm | 31 W | 3000 K | IP40 | 1122 x 64 x 72 mm | - | 3 kg | 349.00 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HE.3140.OP.80 | 3746 lm | 31 W | 4000 K | IP40 | 1682 x 64 x 72 mm | - | 4.4 kg | 278.60 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HE.3140.OPi.80 | 3746 lm | 31 W | 4000 K | IP40 | 1122 x 64 x 72 mm | - | 3 kg | 349.00 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HE.4730.OPi.80 | 5338 lm | 47 W | 3000 K | IP40 | 1682 x 64 x 72 mm | - | 4.4 kg | 449.90 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HE.4740.OPi.80 | 5619 lm | 47 W | 4000 K | IP40 | 1682 x 64 x 72 mm | - | 4.4 kg | 449.90 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.2030.OP.80 | 2199 lm | 20 W | 3000 K | IP40 | 562 x 64 x 72 mm | - | 1.5 kg | 149.20 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.2040.OP.80 | 2315 lm | 20 W | 4000 K | IP40 | 562 x 64 x 72 mm | - | 1.5 kg | 149.20 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.4130.OP.80 | 4397 lm | 41 W | 3000 K | IP40 | 1122 x 64 x 72 mm | - | 3 kg | 213.30 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.4140.OP.80 | 4629 lm | 41 W | 4000 K | IP40 | 1122 x 64 x 72 mm | - | 3 kg | 213.30 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.5930.OPi.80 | 6597 lm | 59 W | 3000 K | IP40 | 1122 x 64 x 72 mm | - | 3 kg | 353.20 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.5940.OPi.80 | 6944 lm | 59 W | 4000 K | IP40 | 1122 x 64 x 72 mm | - | 3 kg | 353.20 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.6130.OP.80 | 6596 lm | 61 W | 3000 K | IP40 | 1682 x 64 x 72 mm | - | 4.4 kg | 301.10 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.6140.OP.80 | 6944 lm | 61 W | 4000 K | IP40 | 1682 x 64 x 72 mm | - | 4.4 kg | 301.10 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.8930.OPi.80 | 9950 lm | 89 W | 3000 K | IP40 | 1682 x 64 x 72 mm | - | 4.4 kg | 497.20 € Euro |
LDT Download |
PDF Download |
PDF Download |
| 6690HO.8940.OPi.80 | 10416 lm | 89 W | 4000 K | IP40 | 1682 x 64 x 72 mm | - | 4.4 kg | 497.20 € Euro |
LDT Download |
PDF Download |
PDF Download |
Bruttopreise exkl. Mehrwertsteuer
