Bauform O20
(vormals Bauform 5221K1-5221K5n)

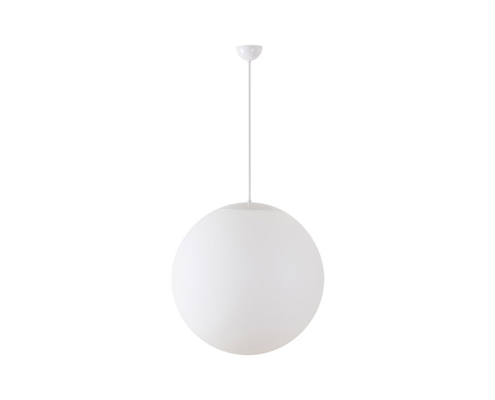

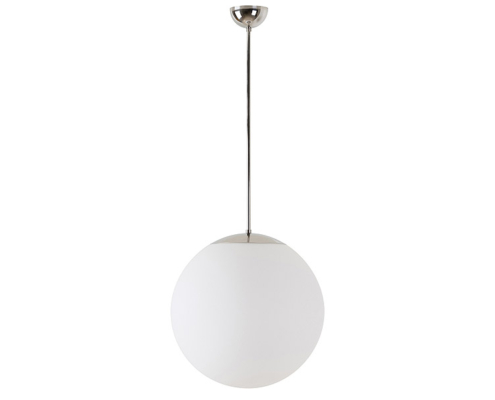

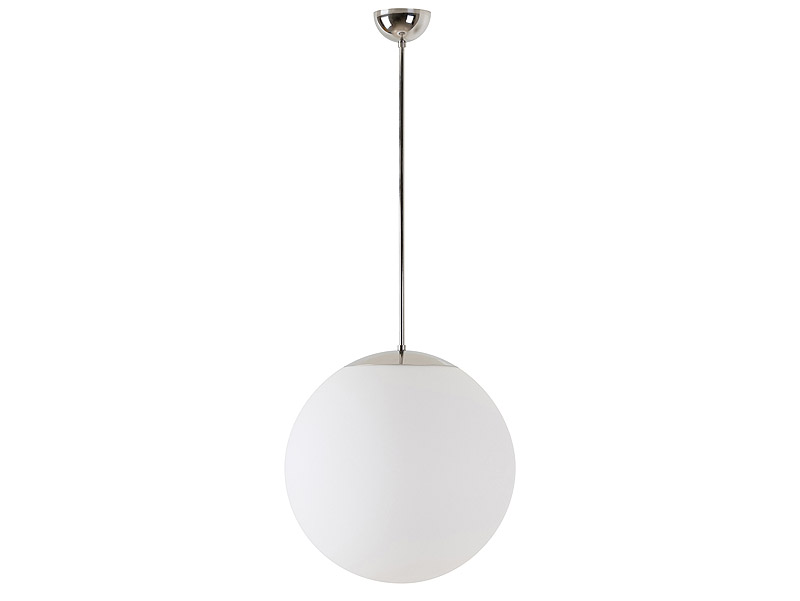

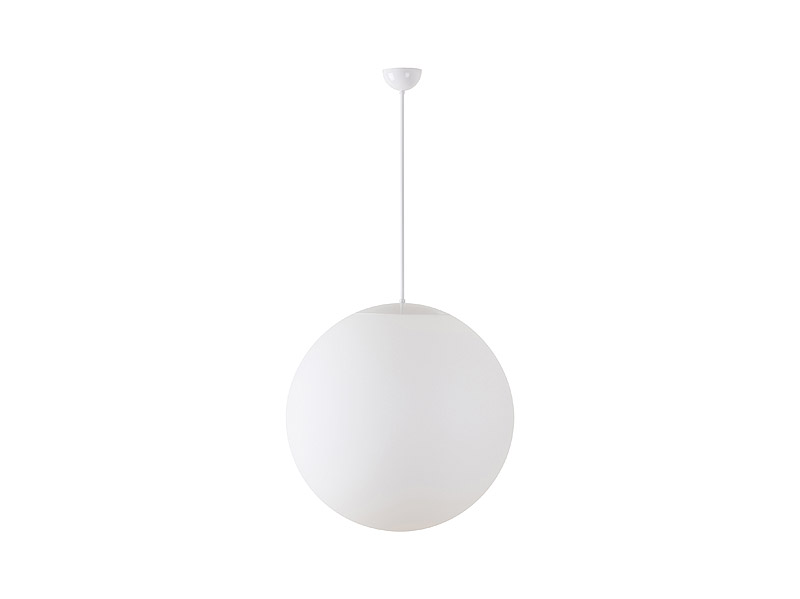

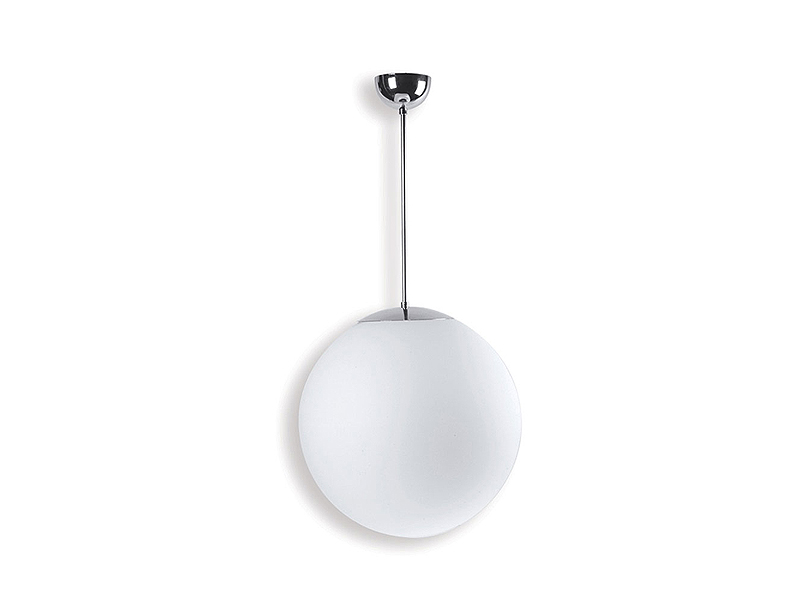

Kugelförmige Pendelleuchte aus Triplex-Opalglas oder aus Polyethylen mit Durchmessern von 200 – 600 mm.
Abhängung über unterschiedliche Stahlhalterungen (Weißlack, Messing oder Edelstahl), oder an Stahlseilen.
Homogene Ausleuchtung der gesamten Kugel durch dreidimensional angeordnete LED Platinen. Auf Wunsch mit unterschiedlichen Modifikationen wie Notlicht, DALI oder als Deckenanbauleuchte lieferbar.
Technische Daten
Leuchtkörper
Montageart: Pendelleuchte
Material: Triplex Opalglas
Farbe: Weiß (RAL 9003)

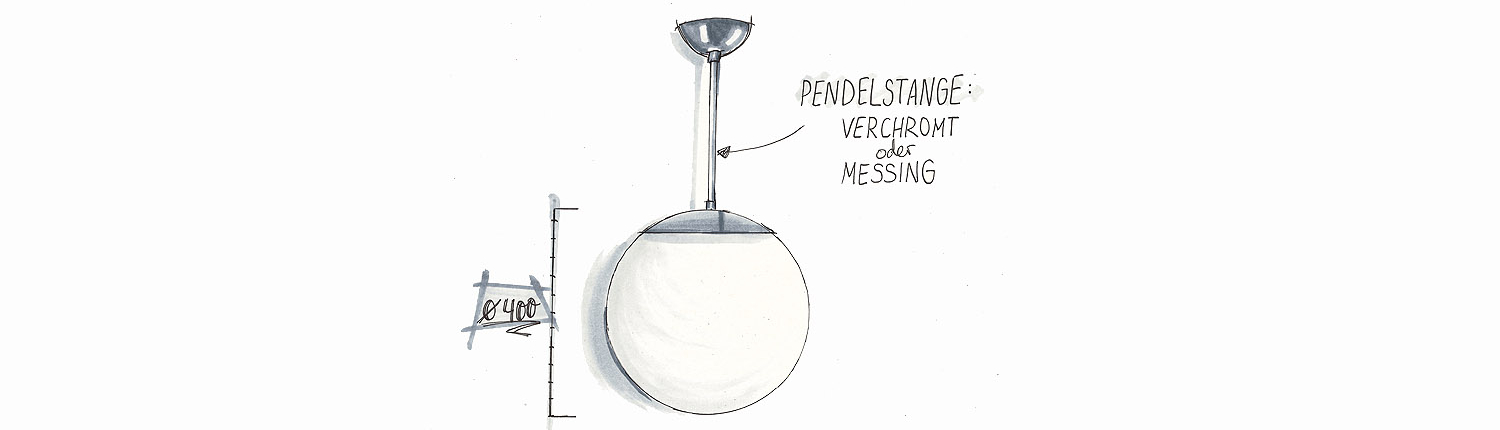

Standardbefestigung: Pendelstange aus Edelstahl in der Länge 800mm

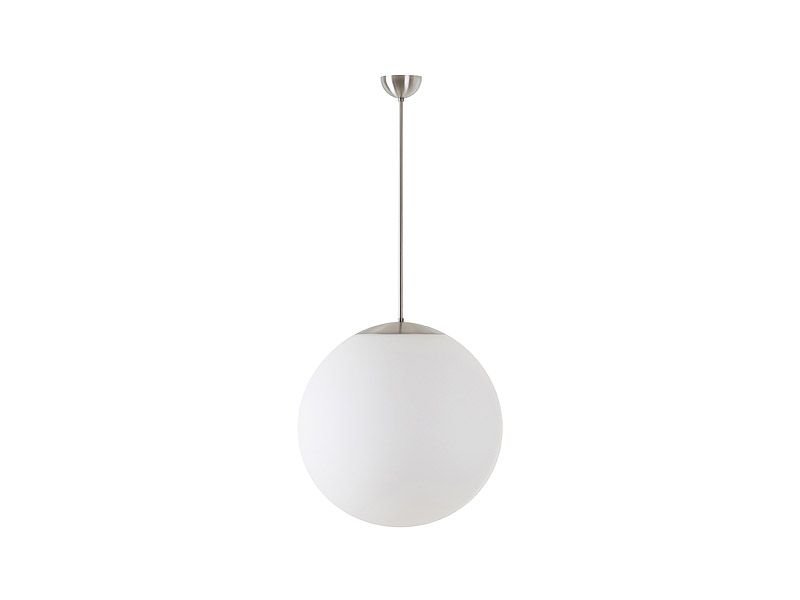

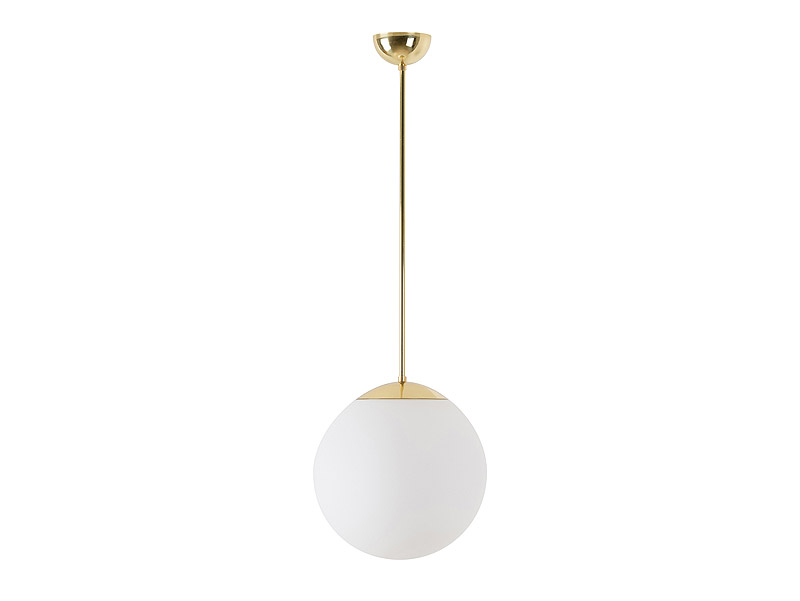

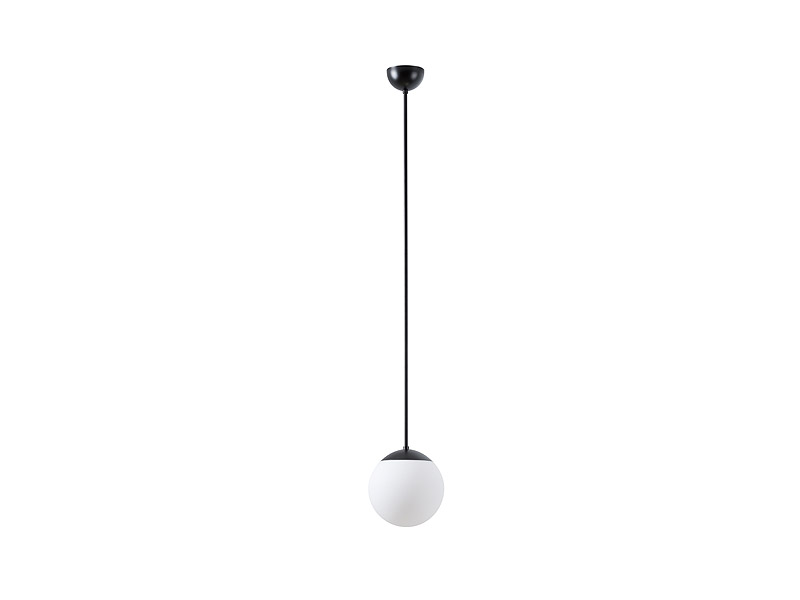

Farben: W Weißlack | S Schwarz | AG Aluminium gebürstet | CR Chrom | ME Messing

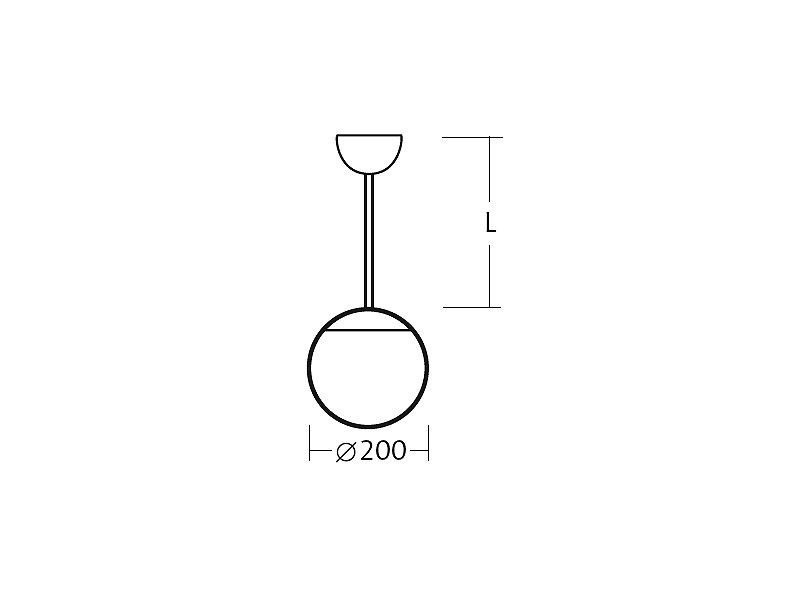

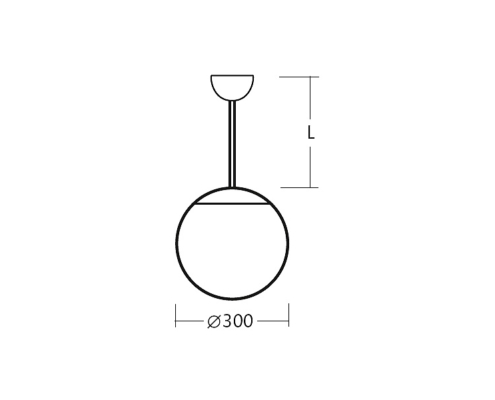

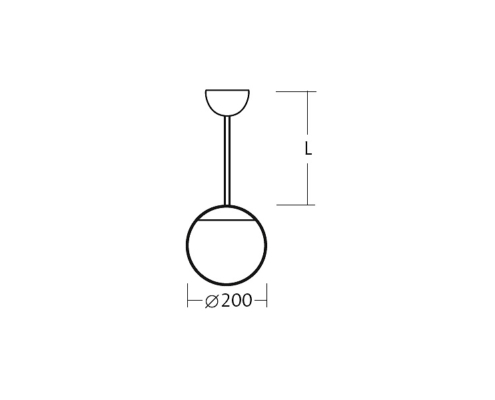

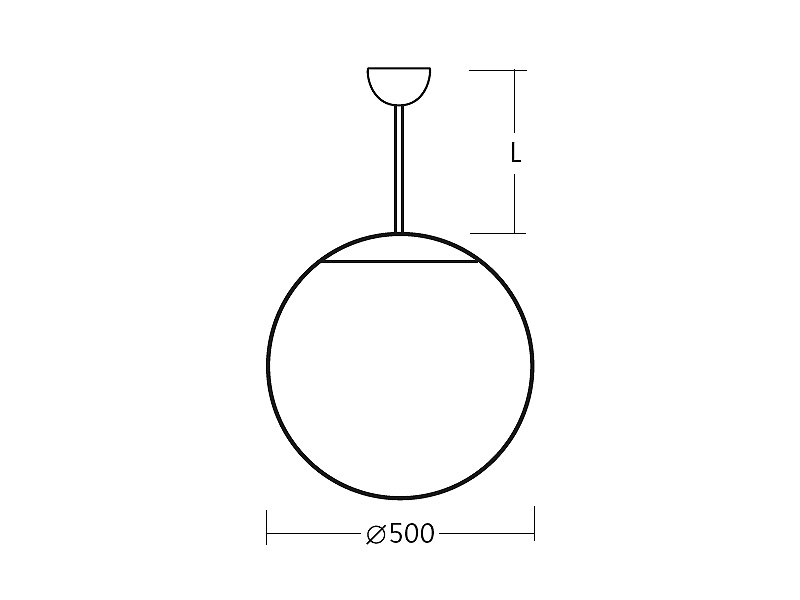

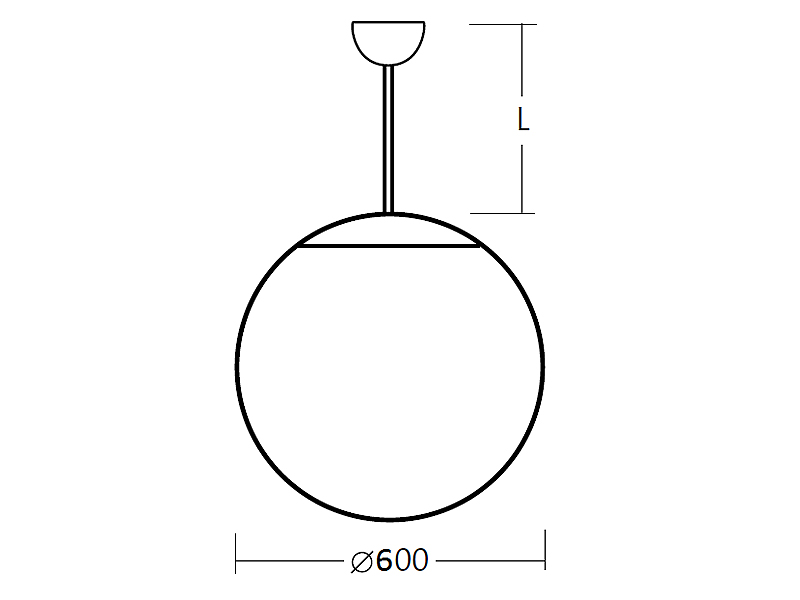

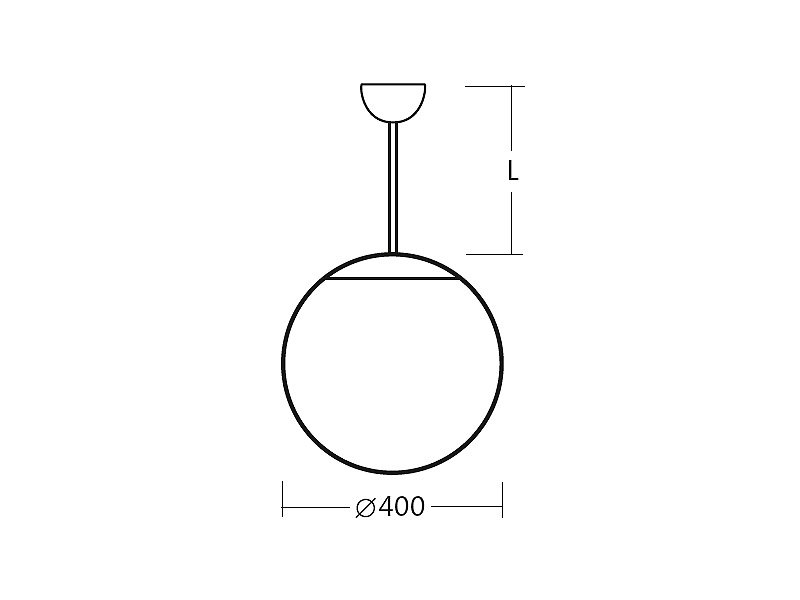

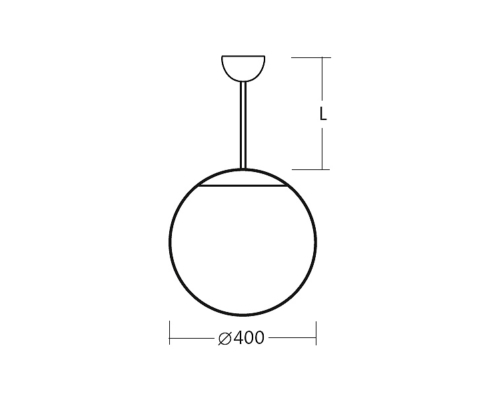

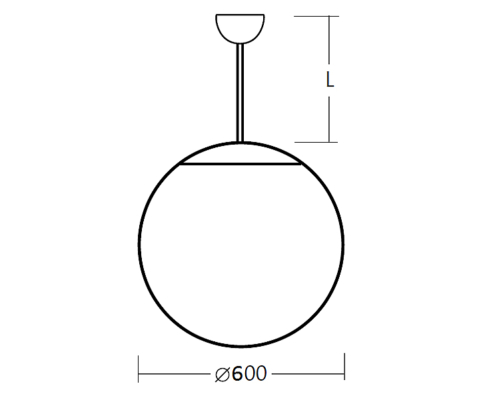

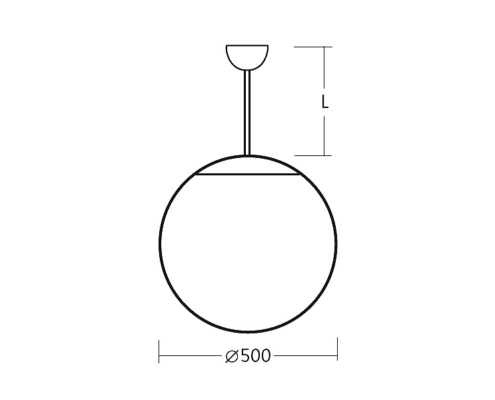

Durchmesser: 200-600mm
Elektrotechnik
Betriebsgerät: LED Betriebsgerät schaltbar oder DALI
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60 Hz
Umgebungstemperatur: -20 bis +25°C
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 50.000h (L80 / B10)

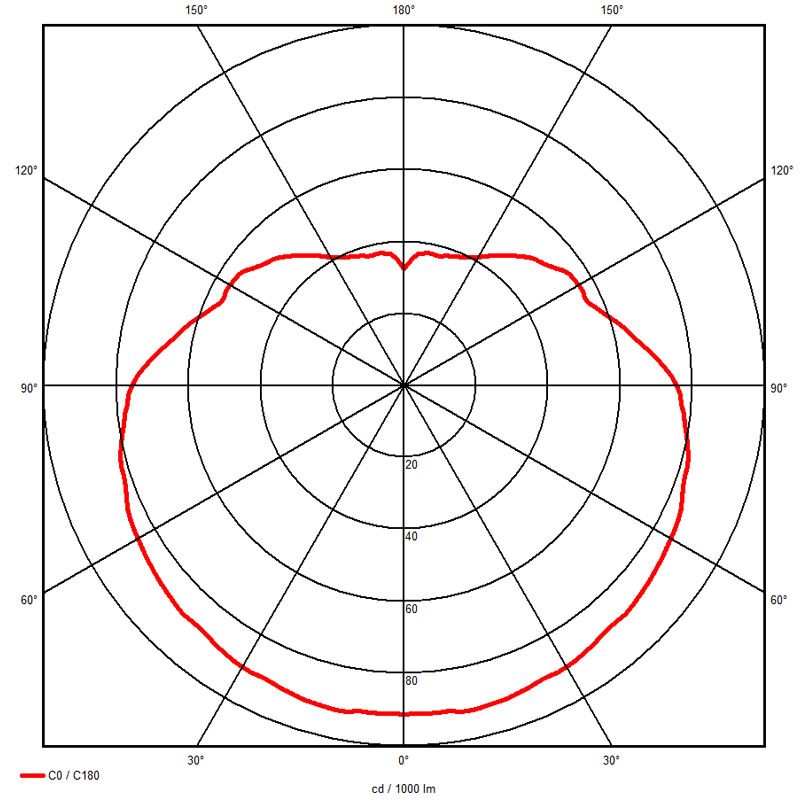

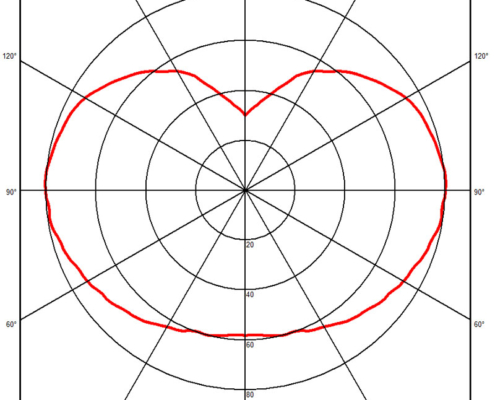

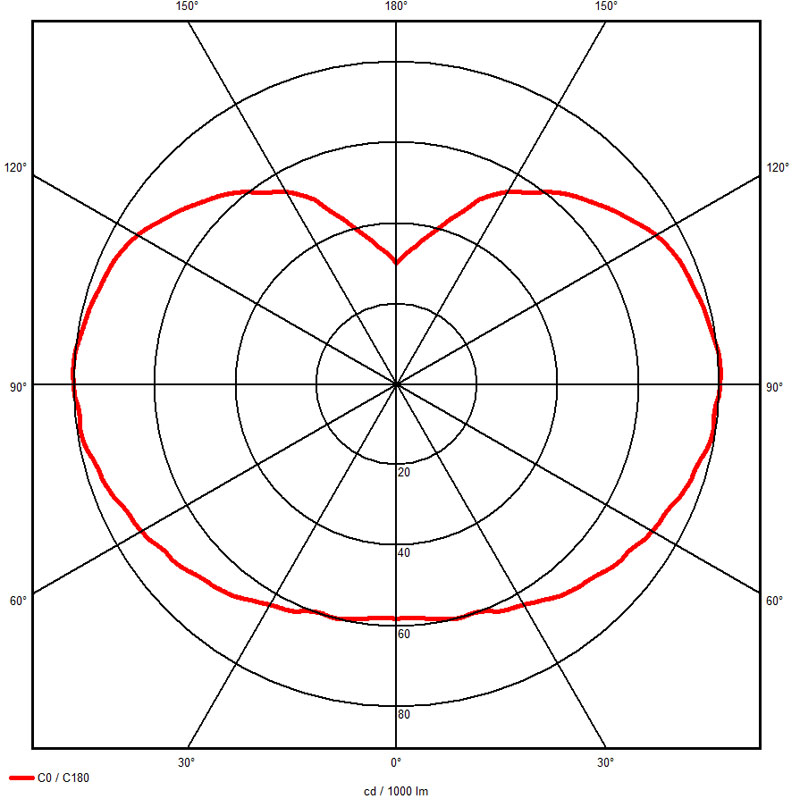

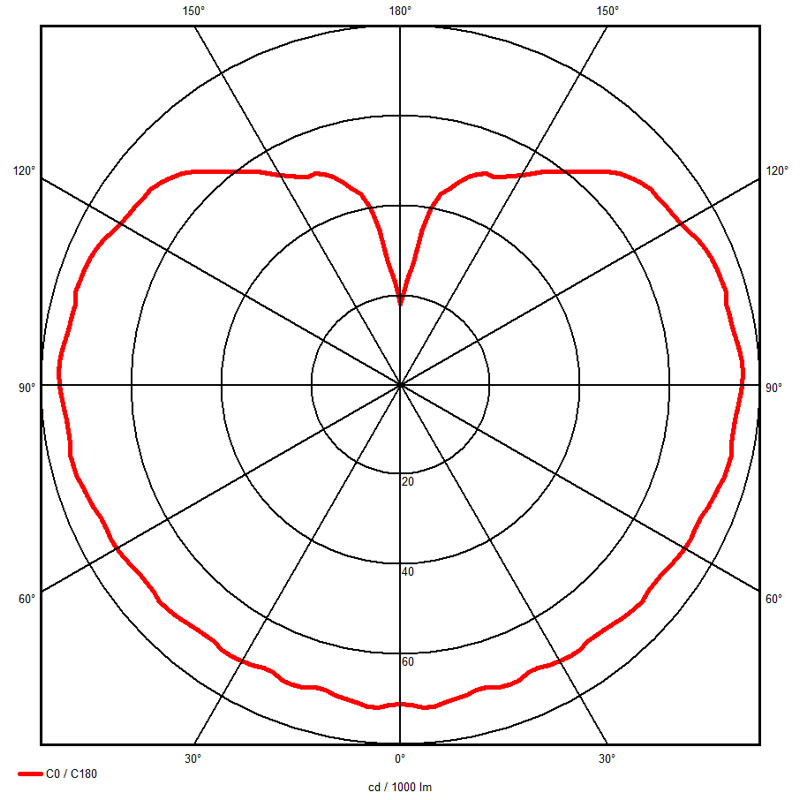

Lichtverteilung: direkt strahlend
Optisches System

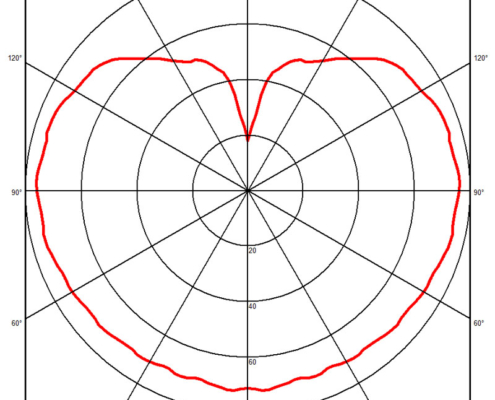

TO Triplex Opalglas

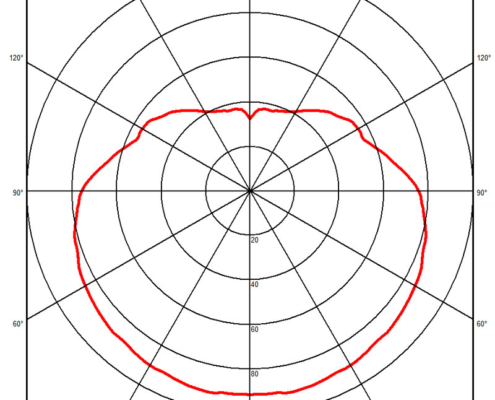

PM PMMA Abdeckung
Prüfungen
Schutzart: IP40
Schutzklasse: I
Schlagschutz: IK01
Energieeffizienzklasse: D
Länderkennzeichnung: CE
Sicherheitskennzeichen: F
Sonstige Kennzeichen: WEEE-Zeichen
Garantie: 5 Jahre
Bemerkungen
– Treiber: dimmbar 1-10V auf Anfrage
– Optisches System: Polycarbonat auf Anfrage
– Befestigung: auch mit Seilpendel verfügbar (s. Zubehör)
– Pendellängen auf Anfrage: 200mm | 400mm | 600mm | 1000mm (s. Zubehör)
Zubehör
Pendelstange für Kugelleuchte:
| O20xx.L1W | weiß | Länge 200 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L1B | schwarz | Länge 200 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L1AG | Alu gebürstet | Länge 200 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L1CR | chrom | Länge 200 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L2W | weiß | Länge 400 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L2B | schwarz | Länge 400 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L2AG | Alu gebürstet | Länge 400 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L2CR | chrom | Länge 400 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L3W | weiß | Länge 600 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L3B | schwarz | Länge 600 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L3AG | Alu gebürstet | Länge 600 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L3CR | chrom | Länge 600 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L4W | weiß | Länge 800 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L4B | schwarz | Länge 800 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L4AG | Alu gebürstet | Länge 800 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L4CR | chrom | Länge 800 mm | Zuleitung in der Pendelstange | 34,10 € |
| O20xx.L5W | weiß | Länge 1000 mm | Zuleitung in der Pendelstange | 32,50 € |
| O20xx.L5B | schwarz | Länge 1000 mm | Zuleitung in der Pendelstange | 32,50 € |
| O20xx.L5AG | Alu gebürstet | Länge 1000 mm | Zuleitung in der Pendelstange | 32,50 € |
| O20xx.L5CR | chrom | Länge 1000 mm | Zuleitung in der Pendelstange | 32,50 € |
Seilaufhängungen:
| O20xx.SA1 | Seilaufhängung mit integrierter Zuleitung, Länge 200 mm | 47,50 € | |
| O20xx.SA2 | Seilaufhängung mit integrierter Zuleitung, Länge 400 mm | 50,80 € | |
| O20xx.SA3 | Seilaufhängung mit integrierter Zuleitung, Länge 600 mm | 54,20 € | |
| O20xx.SA4 | Seilaufhängung mit integrierter Zuleitung, Länge 800 mm | 57,50 € | |
| O20xx.SA5 | Seilaufhängung mit integrierter Zuleitung, Länge 1000 mm | 60,80 € |
Downloads
| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| O20XLa.4883.TO.D4AG1 | 6810 lm | 48 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,287.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4883.TO.D4B1 | 6810 lm | 48 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,239.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4883.TO.D4CR1 | 6810 lm | 48 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,314.10 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4883.TO.D4ME1 | 6810 lm | 48 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,393.50 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4883.TO.S4AG1 | 6810 lm | 48 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,257.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4883.TO.S4CR1 | 6810 lm | 48 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,284.10 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4883.TO.S4ME1 | 6810 lm | 48 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,363.50 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.D4AG1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,287.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.D4B1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,239.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.D4CR1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,314.10 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.D4ME1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,393.50 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.D4W1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,239.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.S4AG1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,257.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.S4B1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,209.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.S4CR1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,284.10 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.S4ME1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,363.50 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.4884.TO.S4W1 | 7100 lm | 48 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,209.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.D4AG1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,300.30 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.D4B1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,233.70 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.D4CR1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,334.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.D4ME1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,435.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.D4W1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,233.70 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.S4AG1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,270.30 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.S4B1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,203.70 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.S4CR1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,304.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.S4ME1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,405.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6583.TO.S4W1 | 8890 lm | 65 W | 3000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,203.70 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.D4AG1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,300.30 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.D4B1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,233.70 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.D4CR1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,334.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.D4ME1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,435.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.D4W1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,233.70 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.S4AG1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,270.30 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.S4B1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,203.70 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.S4CR1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,304.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.S4ME1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,405.60 € Euro | LDT anfordern | PDF Download |
- |
| O20XLa.6584.TO.S4W1 | 9280 lm | 65 W | 4000 K | IP40 | Ø600 x L1 800 x L2 1400 mm | - | - | 1,203.70 € Euro | LDT anfordern | PDF Download |
- |
Bruttopreise exkl. Mehrwertsteuer
