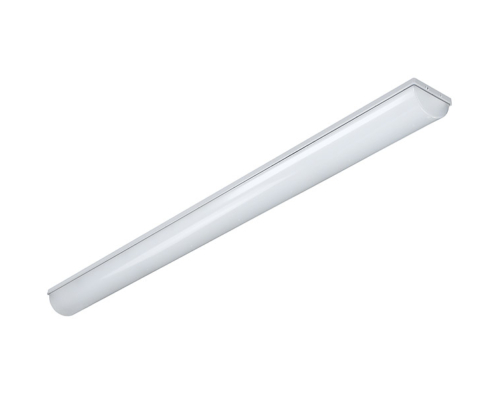

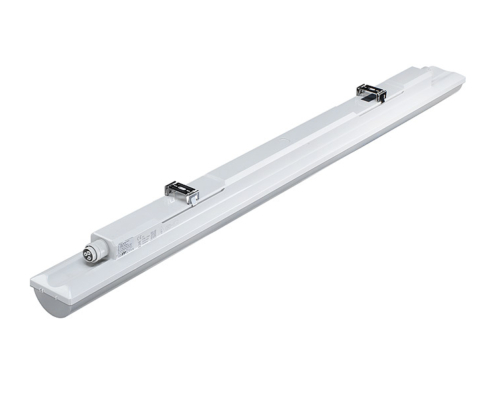

Bauform FL18
(vormals Bauform 7118n)
Viele extreme Umgebungen – eine Leuchte!
Die Leuchten der Familie FL18 sind konzipiert und getestet, um den Anforderungen an Beleuchtungsanlagen in extremen Umgebungen gerecht zu werden.
Standardmäßig wird die Leuchte aus einem, gegen viele Chemikalien resistentem, ABS hergestellt, kann auf Wunsch aber auch mit einem Polycarbonatgehäuse ausgeliefert werden, welches mit einer Schutzklasse von IK10 eine hohe Beständigkeit gegen mechanische Einflüsse von außen hat.

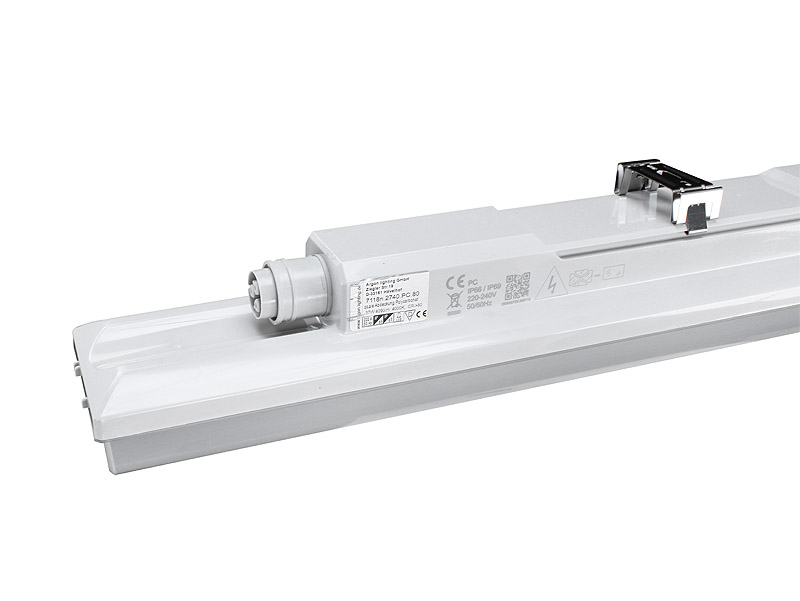

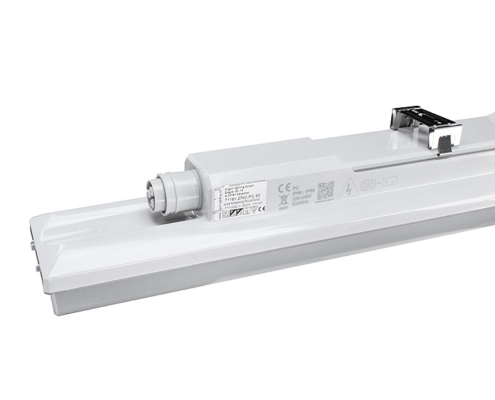

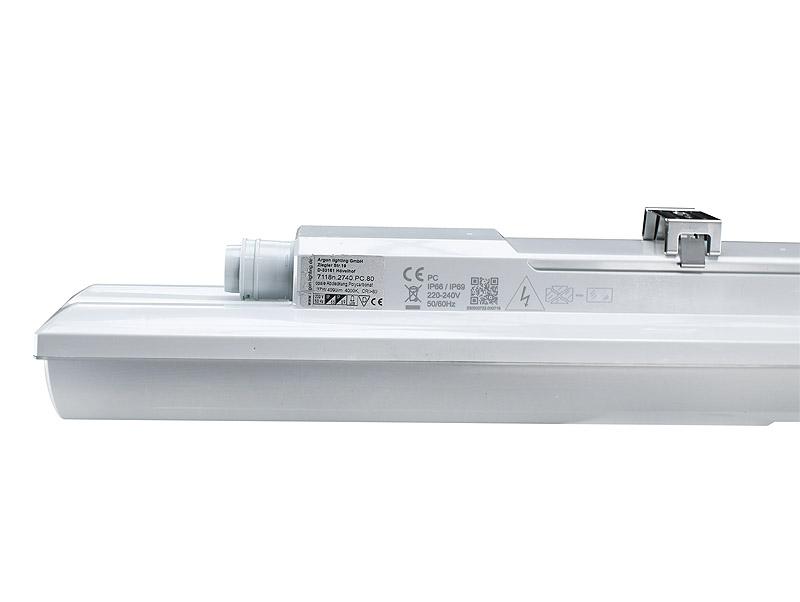

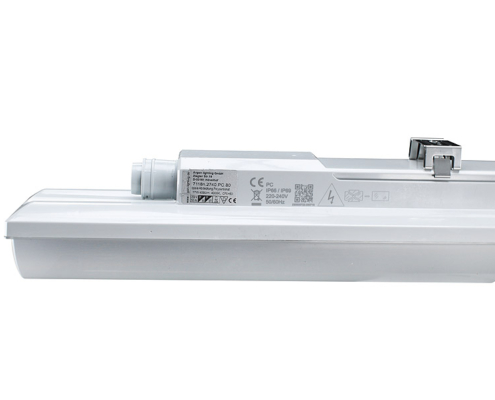

Angeschlossen wird die Leuchte über ein Stucchi-Stecksystem, das neben dem einfachen Anschluss die hohe IP-Schutzart der Leuchte (IP66) gewährleistet.
Unterschiedliche Ausstrahlwinkel (breit, tief und tief/breitstrahlend), eine lange Lebensdauer, ein hohes Lumen pro Watt Verhältnis (bis zu 150 lm/W netto), ein möglicher vorprogrammierter konstanter Lichtstrom (CLO – nur in Kombination mit einem DALI Treiber), sowie ein sehr geringer Lichtstromrückgang (50.000h (L90/B10), 150.000h (L70/B10) sind neben den Anforderungen für die optimale Ausleuchtung, Indikatoren für eine wirtschaftliche Beleuchtungslösung.
Technische Daten
Leuchtkörper

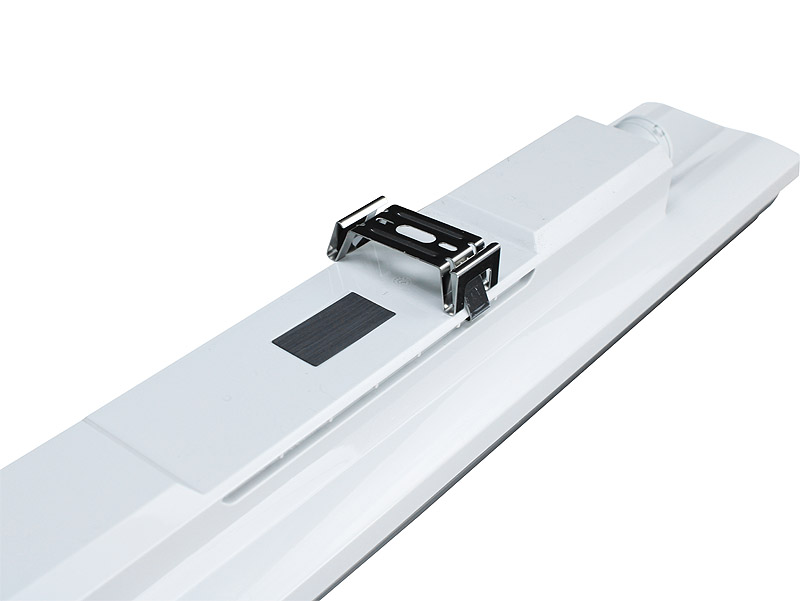

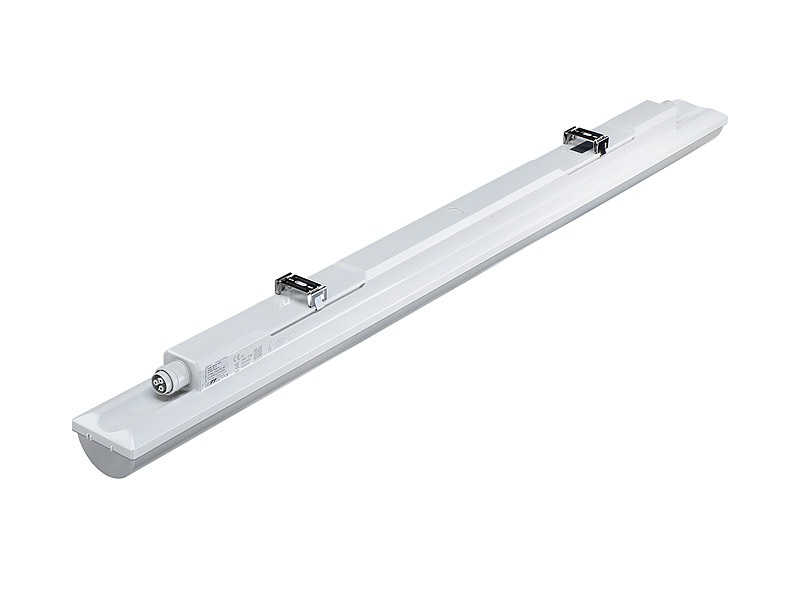

Montageart: Aufbau-|Pendelleuchte|Deckenmontage

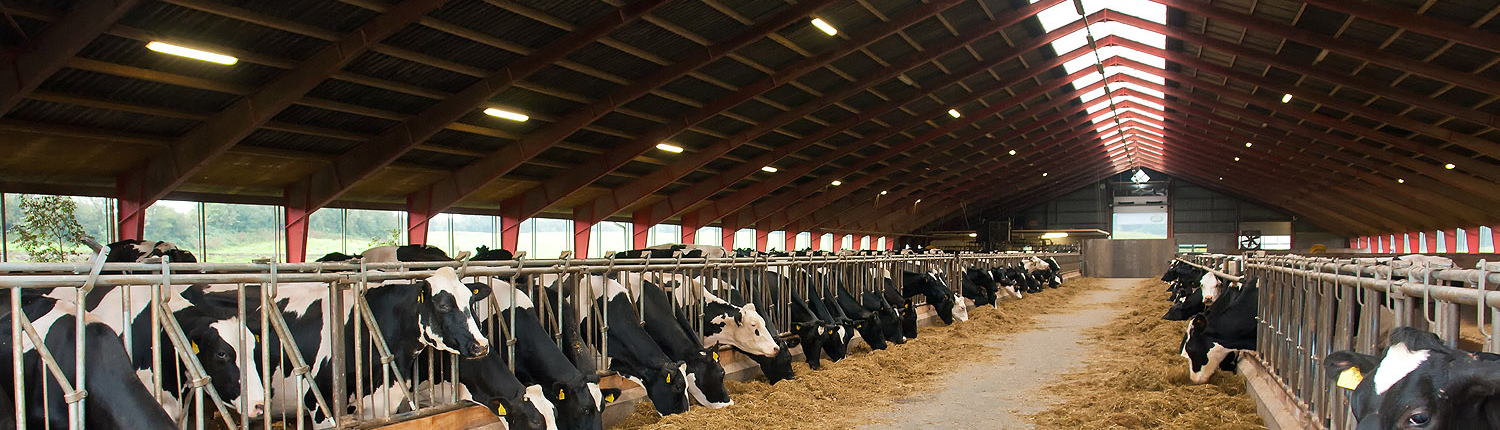

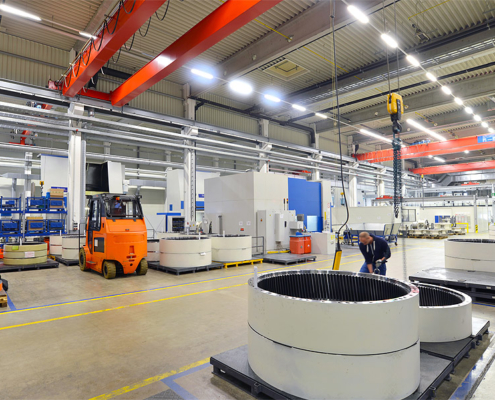

Anwendung: ungeschützter Außenbereich, Agraranwendungen & stark durch Säuren, Laugen oder Öl belastete Bereiche
Material: ABS (Ammoniak- und UV-beständig) oder PC (Polycarbonat)
Farbe: Grau (RAL 7035)
Elektrotechnik
Betriebsgerät: LED Betriebsgerät schaltbar oder DALI
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Umgebungstemperatur: – 25°C bis + 50°C
Durchgangsverdrahtung: 3 x 1,5 mm² (optional 5 x 1,5 mm² | 7 x 1,5 mm²)
Lichtfarbe: 4000K ( 3000K | 6500K auf Anfrage)
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 50.000 (L90/B10), 150.000 Std. (L70/B10)
Lichtverteilung: s. optisches System
LED Binning: SDCM<3
Energieeffizienz: bis zu 166 lm/W
Optisches System
AB opale Abdeckung direkt strahlend
ABB opale Abdeckung breitstrahlend
ABT opale Abdeckung tiefstrahlend
PC Polycarbonat direkt strahlend
PCB Polycarbonat breitstrahlend
PCT Polycarbonat tiefstrahlend
Prüfungen
Schutzart: IP66 | IP69
Schutzklasse: I
Schlagschutz: IK06 (AB) | IK10 (PC)
Energieeffizienzklasse: D
Länderkennzeichnung: CE
Sicherheitskennzeichen: D
Glühdrahtprüfung: 650°C – 30s (AB) | 850°C – 30s (PC)
Sonstige Kennzeichen: WEEE-Zeichen
Zu der einzelnen Leuchte werden zusätzlich noch verschiedene Zubehörteile angeboten, die Sie je nach Montage individuell bestellen können (siehe unter Zubehör). Zum Anschließen der Leuchte benötigen Sie zusätzlich die 7118.SVB.3 oder 7118.SVB.5.
Zubehör

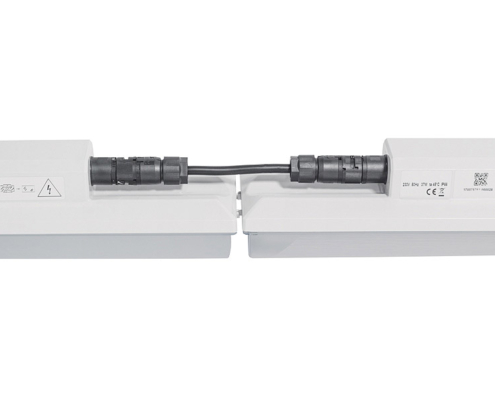

Verbindungskabel
| 7118.VK.3×1,5.0 | Verbindungskabel für die Leuchte der Bauform 7118n | für bündige Montage | 8,90 € |
| 7118.VK.3×1,5.1 | Verbindungskabel für die Leuchte der Bauform 7118n | für Montage mit 1 Meter Abstand | 10,40 € |
| 7118.VK.3×1,5.3 | Verbindungskabel für die Leuchte der Bauform 7118n | für Montage mit 3 Meter Abstand | 15,50 € |
Anschlusskabel
| 7118.AK.3×1,5.1 | argon Anschlusskabel zu der Bauform 7118n | 1 Meter | 8,00 € |
| 7118.AK.3×1,5.3 | argon Anschlusskabel zu der Bauform 7118n | 3 Meter | 11,50 € |
| 7118.AK.5×1,5.1 | argon Anschlusskabel zu der Bauform 7118n | 1 Meter | 14,30 € |
| 7118.AK.5×1,5.3 | argon Anschlusskabel zu der Bauform 7118n | 3 Meter | 20,00 € |
Steckerverbinder
| 7118.SVS.3 | Steckverbinder Stucchi 3700 3-polig Stecker | für die Weiterverdrahtung der Bauform 7118n | 3,10 € |
| 7118.SVS.5 | Steckverbinder Stucchi 3700 5-polig Stecker | für die Weiterverdrahtung der Bauform 7118n | 6,70 € |
| 7118.SVS.7 | Steckverbinder Stucchi 3700 7-polig Stecker | für die Weiterverdrahtung der Bauform 7118n | 26,50 € |
| 7118.SVB.3 | Steckverbinder Stucchi 3700 3-polig Buchse | für den Anschluss der Bauform 7118n | 3,20 € |
| 7118.SVB.5 | Steckverbinder Stucchi 3700 5-polig Buchse | für den Anschluss der Bauform 7118n | 7,70 € |
| 7118.SVB.7 | Steckverbinder Stucchi 3700 7-polig Buchse | für den Anschluss der Bauform 7118n | 26,80 € |
Wandhalterung
| 7112.WH | Wandhalterung zu waagerechten Montage der Leuchte | (Set) | 17,60 € |
Downloads
| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FL18La.2084.AB.D0G9 | 3050 lm | 20 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 137.70 € Euro | LDT anfordern | PDF Download | - |
| FL18La.2084.AB.S0G9 | 3050 lm | 20 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 97.80 € Euro | LDT anfordern | PDF Download | - |
| FL18La.2084.PC.D0G9 | 3050 lm | 20 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 136.20 € Euro | LDT anfordern | PDF Download | - |
| FL18La.2084.PC.S0G9 | 3050 lm | 20 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 96.30 € Euro | LDT anfordern | PDF Download | - |
| FL18La.2384.AB.D0G9 | 3620 lm | 23 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 137.70 € Euro | LDT anfordern | PDF Download | - |
| FL18La.2384.AB.S0G9 | 3620 lm | 23 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 97.80 € Euro | LDT anfordern | PDF Download | - |
| FL18La.2384.PC.D0G9 | 3620 lm | 23 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 136.20 € Euro | LDT anfordern | PDF Download | - |
| FL18La.2384.PC.S0G9 | 3620 lm | 23 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 96.30 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.AB.D0G9 | 5020 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 140.00 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.AB.S0G9 | 5020 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 100.10 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.ABB.D0G9 | 4650 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 151.50 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.ABB.S0G9 | 4650 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 111.60 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.ABT.D0G9 | 4650 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 151.30 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.ABT.S0G9 | 4650 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 111.40 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.PC.D0G9 | 5020 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 138.30 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.PC.S0G9 | 5020 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 98.40 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.PCB.D0G9 | 4650 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 152.20 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.PCB.S0G9 | 4650 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 112.30 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.PCT.D0G9 | 4650 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 152.00 € Euro | LDT anfordern | PDF Download | - |
| FL18La.3284.PCT.S0G9 | 4650 lm | 32 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 112.10 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.AB.D0G9 | 7310 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 144.90 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.AB.S0G9 | 7310 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 105.00 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.ABB.D0G9 | 6770 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 156.70 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.ABB.S0G9 | 6770 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 116.80 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.ABT.D0G9 | 6770 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 156.50 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.ABT.S0G9 | 6770 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 116.60 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.PC.D0G9 | 7310 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 143.50 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.PC.S0G9 | 7310 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 103.60 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.PCB.D0G9 | 6770 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 157.10 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.PCB.S0G9 | 6770 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 117.20 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.PCT.D0G9 | 6770 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 157.10 € Euro | LDT anfordern | PDF Download | - |
| FL18La.4484.PCT.S0G9 | 6770 lm | 44 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 117.20 € Euro | LDT anfordern | PDF Download | - |
| FL18La.7184.AB.D0G9 | 11570 lm | 71 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 173.10 € Euro | LDT anfordern | PDF Download | - |
| FL18La.7184.AB.S0G9 | 11570 lm | 71 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 133.20 € Euro | LDT anfordern | PDF Download | - |
| FL18La.7184.PC.D0G9 | 11570 lm | 71 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 171.40 € Euro | LDT anfordern | PDF Download | - |
| FL18La.7184.PC.S0G9 | 11570 lm | 71 W | 4000 K | IP66 | 1455 x 98 x 79 mm | - | 2 kg | 131.50 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.1684.AB.D0G9 | 2440 lm | 16 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 127.90 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.1684.AB.S0G9 | 2440 lm | 16 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 88.00 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.1684.PC.D0G9 | 2440 lm | 16 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 126.30 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.1684.PC.S0G9 | 2440 lm | 16 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 86.40 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.1984.AB.D0G9 | 2910 lm | 19 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 127.90 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.1984.AB.S0G9 | 2910 lm | 19 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 88.00 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.1984.PC.D0G9 | 2910 lm | 19 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 126.30 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.1984.PC.S0G9 | 2910 lm | 19 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 86.40 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.AB.D0G9 | 4040 lm | 26 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 129.70 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.AB.S0G9 | 4040 lm | 26 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 89.80 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.ABB.D0G9 | 3740 lm | 26 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 141.50 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.ABB.S0G9 | 3740 lm | 26 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 101.60 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.ABT.D0G9 | 3740 lm | 26 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 141.30 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.ABT.S0G9 | 3740 lm | 26 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 101.40 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.PC.D0G9 | 4040 lm | 26 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 128.30 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.PC.S0G9 | 4040 lm | 26 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 88.40 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.PCB.D0G9 | 3740 lm | 26 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 141.70 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.PCB.S0G9 | 3740 lm | 26 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 101.80 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.PCT.D0G9 | 3740 lm | 26 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 141.50 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.2684.PCT.S0G9 | 3740 lm | 26 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 101.60 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.AB.D0G9 | 5750 lm | 36 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 132.70 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.AB.S0G9 | 5750 lm | 36 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 92.80 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.ABB.D0G9 | 5320 lm | 36 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 144.30 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.ABB.S0G9 | 5320 lm | 36 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 104.40 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.ABT.D0G9 | 5320 lm | 36 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 144.10 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.ABT.S0G9 | 5320 lm | 36 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 104.20 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.PC.D0G9 | 5750 lm | 36 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 131.10 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.PC.S0G9 | 5750 lm | 36 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 91.20 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.PCB.D0G9 | 5320 lm | 36 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 144.50 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.PCB.S0G9 | 5320 lm | 36 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 104.60 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.PCT.D0G9 | 5320 lm | 36 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 144.30 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.3684.PCT.S0G9 | 5320 lm | 36 W | 4000 K | IP66 | 1170 x 98 x 79 mm | - | 1.7 kg | 104.40 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.5084.AB.D0G9 | 8170 lm | 50 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 158.60 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.5084.AB.S0G9 | 8170 lm | 50 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 118.70 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.5084.PC.D0G9 | 8170 lm | 50 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 156.90 € Euro | LDT anfordern | PDF Download | - |
| FL18Ma.5084.PC.S0G9 | 8170 lm | 50 W | 4000 K | IP66 | 1175 x 98 x 79 mm | - | 1.7 kg | 117.00 € Euro | LDT anfordern | PDF Download | - |
Bruttopreise exkl. Mehrwertsteuer
