Bauform DD50

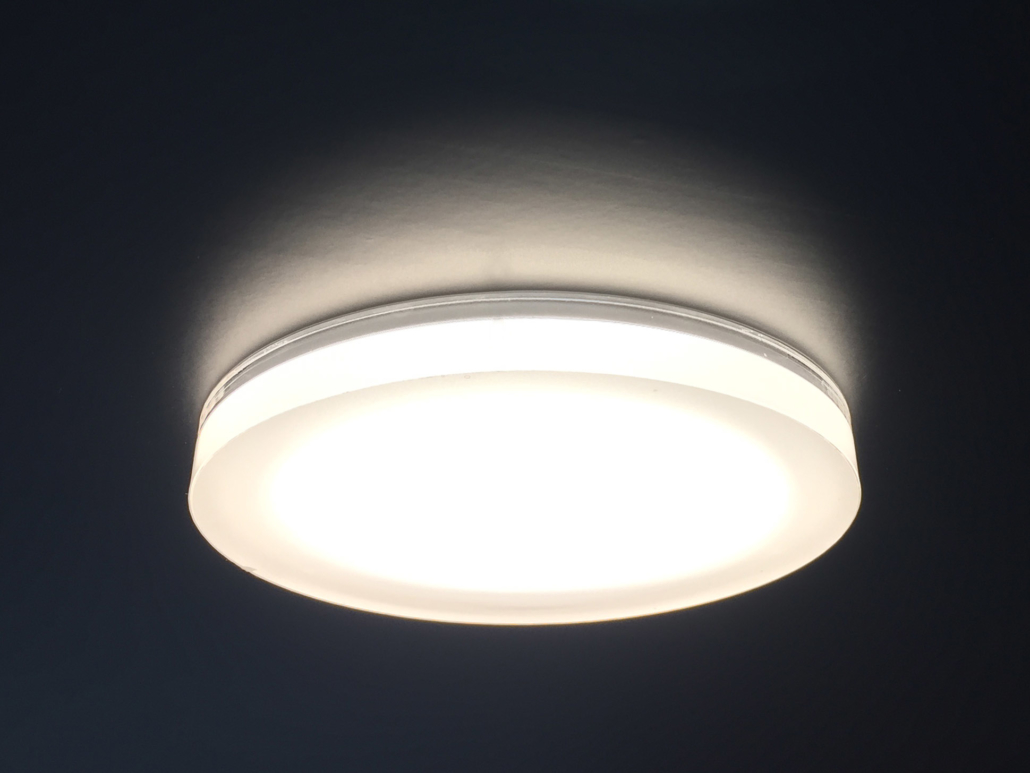

Die ursprüngliche Anforderung des planenden Unternehmens war ein LED Downlight zu konstruieren, das einen Lichtanteil zur Aufhellung der Decke hat, um so eine gleichmäßige Lichtverteilung im Raum zu erzeugen.

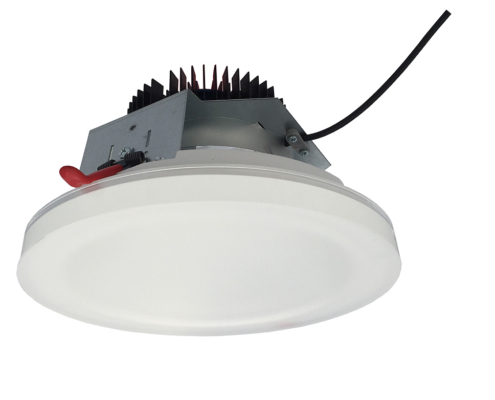

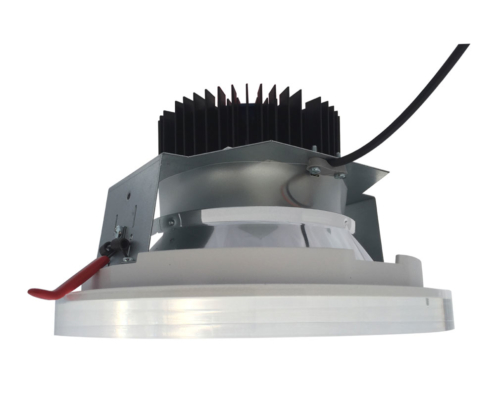

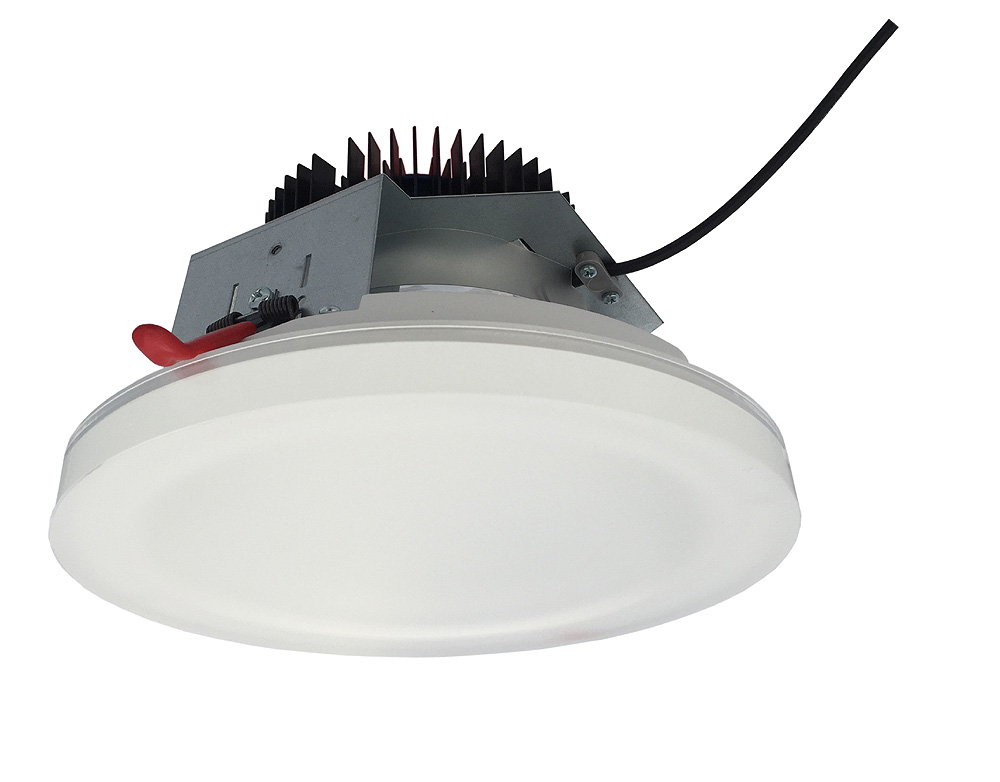

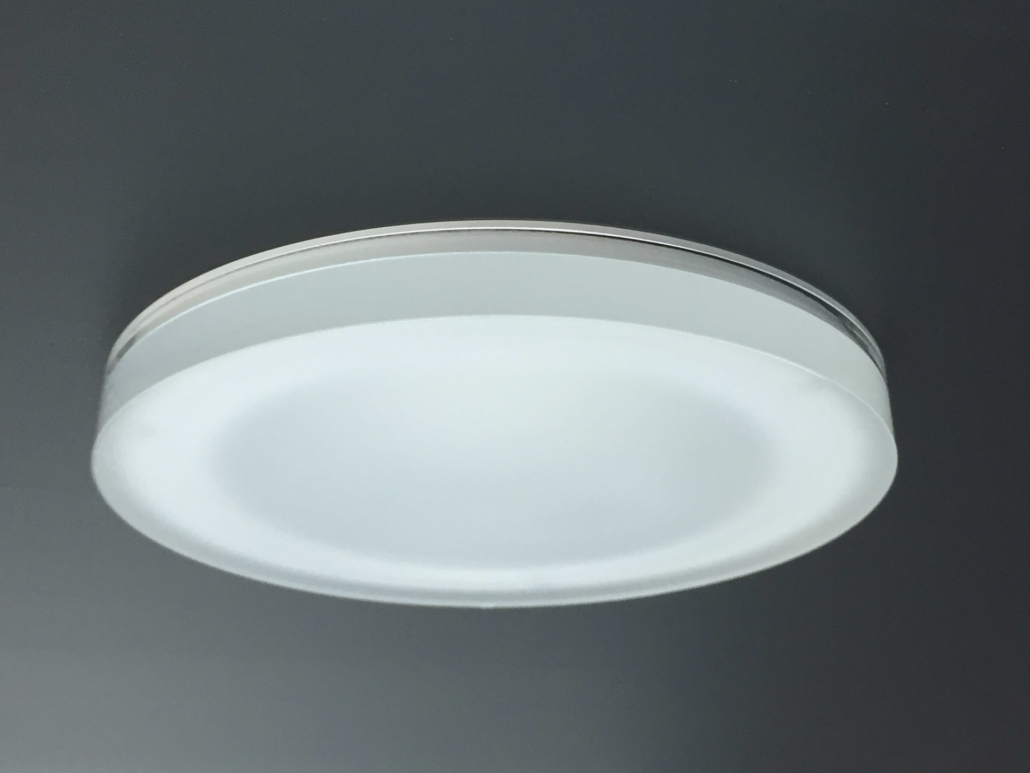

Das „DD50“ hat eine vorgesetzte Acrylglas-Scheibe. Über unterschiedliche transluzente Folien kann der Anteil des indirekten Lichtanteils an die lichttechnischen Anforderungen angepasst werden.

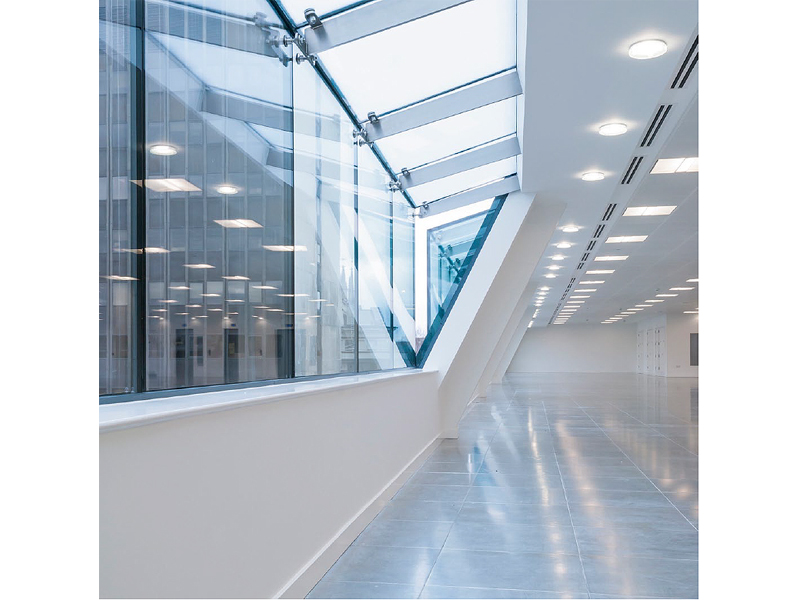

Aufgrund der Lichtwirkung im Raum wurde das LED Downlight „DD50“ mittlerweile in vielen Projekten eingesetzt und wird als Standarddownlight in vier verschiedenen Größen und in etlichen unterschiedlichen Ausführungen produziert.
Technische Daten
Leuchtkörper
Montageart: Einbaudownlight
Material: Stahlblech
Farbe: Weiß (RAL 9003)
Deckenausschnitt: 154 mm / 204 mm / 254 mm
Elektrotechnik
Betriebsgerät: LED Betriebsgerät schaltbar oder DALI
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Umgebungstemperatur: -20 bis +35°C
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80
Lebensdauer: 100.000h (L90 / B20)
Lichtverteilung: direkt/indirekt strahlend
LED Binning: SDCM <3
Energieeffizienz: bis zu 121 lm/W
Optisches System
AG Alureflektor glänzend + Acrylelement satiniert
Prüfungen
Schutzart: IP40
Schutzklasse: II
Schlagschutz: IK02
Energieeffizienzklasse: E
Länderkennzeichnung: CE
Sonstige Kennzeichen: WEEE-Zeichen
Garantie: 5 Jahre
Zubehör
Downloads

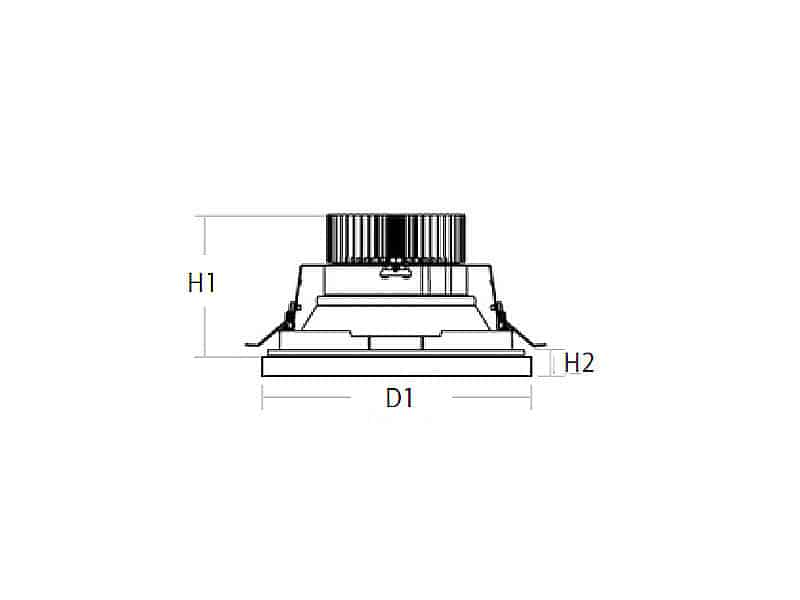

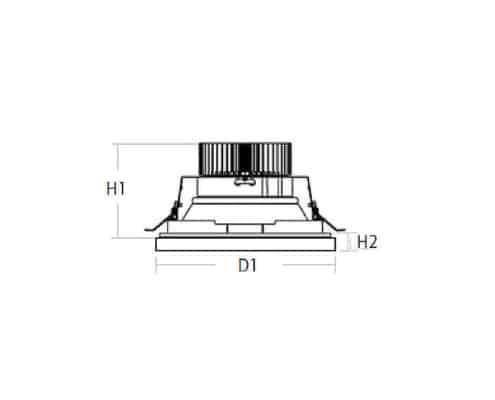

| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DD50La.2983.AG.D1W1 | 3276 lm | 29 W | 3000 K | IP40 | 276 x 139 mm | 254 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50La.2983.AG.S1W1 | 3276 lm | 29 W | 3000 K | IP40 | 276 x 139 mm | 254 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50La.2984.AG.D1W1 | 3432 lm | 29 W | 4000 K | IP40 | 276 x 139 mm | 254 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50La.2984.AG.S1W1 | 3432 lm | 29 W | 4000 K | IP40 | 276 x 139 mm | 254 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50La.3383.AG.D1W1 | 3796 lm | 33 W | 3000 K | IP40 | 276 x 139 mm | 254 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50La.3383.AG.S1W1 | 3796 lm | 33 W | 3000 K | IP40 | 276 x 139 mm | 254 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50La.3384.AG.D1W1 | 3952 lm | 33 W | 4000 K | IP40 | 276 x 139 mm | 254 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50La.3384.AG.S1W1 | 3952 lm | 33 W | 4000 K | IP40 | 276 x 139 mm | 254 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Ma.1983.AG.D1W1 | 2184 lm | 19 W | 3000 K | IP40 | 226 x 116 mm | 204 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Ma.1983.AG.S1W1 | 2184 lm | 19 W | 3000 K | IP40 | 226 x 116 mm | 204 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Ma.1984.AG.D1W1 | 2288 lm | 19 W | 4000 K | IP40 | 226 x 116 mm | 204 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Ma.1984.AG.S1W1 | 2288 lm | 19 W | 4000 K | IP40 | 226 x 116 mm | 204 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Ma.2483.AG.D1W1 | 2808 lm | 24 W | 3000 K | IP40 | 226 x 116 mm | 204 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Ma.2483.AG.S1W1 | 2808 lm | 24 W | 3000 K | IP40 | 226 x 116 mm | 204 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Ma.2484.AG.D1W1 | 2912 lm | 24 W | 4000 K | IP40 | 226 x 116 mm | 204 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Ma.2484.AG.S1W1 | 2912 lm | 24 W | 4000 K | IP40 | 226 x 116 mm | 204 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Sa.1583.AG.D1W1 | 1560 lm | 15 W | 3000 K | IP40 | 176 x 113 mm | 154 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Sa.1583.AG.S1W1 | 1560 lm | 15 W | 3000 K | IP40 | 176 x 113 mm | 154 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Sa.1584.AG.D1W1 | 1664 lm | 15 W | 4000 K | IP40 | 176 x 113 mm | 154 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Sa.1584.AG.S1W1 | 1664 lm | 15 W | 4000 K | IP40 | 176 x 113 mm | 154 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Sa.1983.AG.D1W1 | 2028 lm | 19 W | 3000 K | IP40 | 176 x 113 mm | 154 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Sa.1983.AG.S1W1 | 2028 lm | 19 W | 3000 K | IP40 | 176 x 113 mm | 154 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Sa.1984.AG.D1W1 | 2132 lm | 19 W | 4000 K | IP40 | 176 x 113 mm | 154 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
| DD50Sa.1984.AG.S1W1 | 2132 lm | 19 W | 4000 K | IP40 | 176 x 113 mm | 154 mm | - | auf Anfrage Euro | LDT anfordern | PDF Download | - |
Bruttopreise exkl. Mehrwertsteuer
