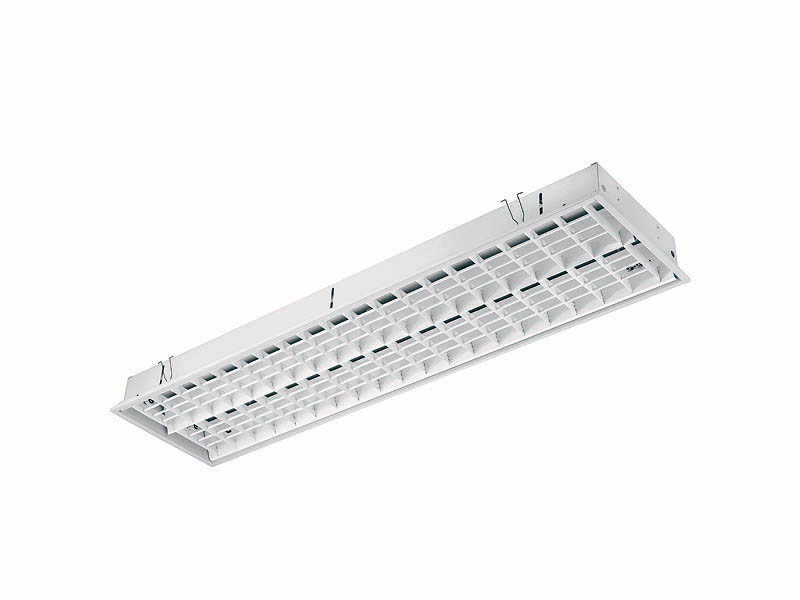

Bauform 3590/3790 (ballwurfsicher)
LED Einbau- oder Aufbauleuchten für Sporthallen oder Bereiche in denen ballwurfgeschützte Leuchten erforderlich sind.
Die LED Platinen der Standardleuchten werden mit einer opalen Scheibe abgedeckt um ein möglichst blendfreies Licht zu erzeugen. Die Stahlblechraster sind mit dem extra stabilem Leuchtkörper verschraubt und durch drei Stahlstreben verstärkt um die Leuchte auch gegen schwere Bälle zu schützen, die mit hoher Geschwindigkeit auf die Leuchte treffen.
Die Abmessungen der Leuchten können auf Wunsch an die örtlichen Gegebenheiten angepasst werden. Bei Bedarf können die Leuchten auch mit einer schlagfesten prismatischen Polycarbonatabdeckung geliefert werden um einen Schutz gegen kleine und harte Bälle zu gewährleisten (Squashbälle, Golfbälle…).
Die Ballwurfsicherheit der Leuchten wird nach 18032 durch die Materialprüfungsanstalt der Universität Stuttgart getestet.
Notlichtversionen oder Leuchten mit Sensorsystemen sind auf Anfrage möglich.
Technische Daten
Leuchtkörper
Montageart: Bauform 3590 Einbau-/Einlegeleuchte oder Bauform 3790 Aufbauleuchte
Material: Stahlblech
Farbe: Weiß (RAL 9003)
Elektrotechnik
Betriebsgerät: LED Betriebsgerät
Netzspannung: 220 – 240 V
Netzfrequenz: 50-60Hz
Lichttechnik
Lampentyp: LED
Farbwiedergabe: CRI > 80

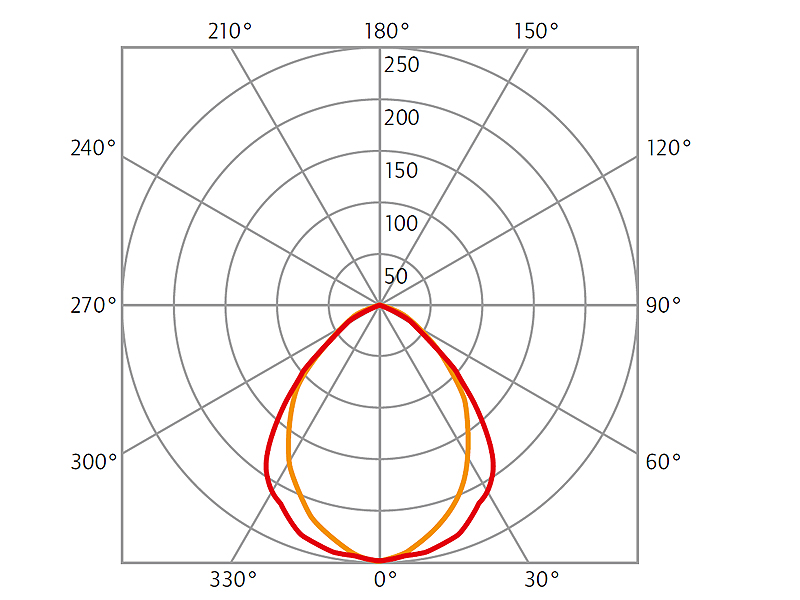

Lichtverteilung: direkt strahlend
Umgebungstemperatur: 0 bis +25°C
Optisches System
WO Weißraster / andere Systeme auf Anfrage
(ballwurfsicher)
Prüfungen
Schutzart: IP20
Energieeffizienzklasse: A++ A+ A
Länderkennzeichnung: CE
Sonstige Kennzeichen: WEEE-Zeichen
Verfügbare Größen
Bauform 3790: länglich ( 1,2 m oder 1,5m)
Bauform 3590: länglich (1,2m oder 1,5m) oder quadratisch (620x620mm)
exkl. Befestigungsset
Zubehör
| BW.3590.L | 6 Befestigungswinkel für die Bauform 3590 Maße 1,20 / 1,50 m |
| BW.3590.Q | 4 Befestigungswinkel für die Bauform 3590 / 6013 Maße 620 x 620 |
Downloads
Katalogseite
| Art.-Nr. | Lichtstrom | Leistung | Farbtemp. | IP | Maße | DA Ø | Gewicht | Bruttopreis | LDT | Datenblatt | LV-Text |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3590.3040.WO.81 | 3853 lm | 30 W | 4000 K | IP20 | 620 x 620 x 85 mm | - | 6.50 kg | 368.10 Euro |
LDT Download |
PDF Download |
PDF Download |
| 3590.4740.WO.81 | 5837 lm | 47 W | 4000 K | IP20 | 620 x 620 x 85 mm | - | 6.50 kg | 393.20 Euro |
LDT Download |
PDF Download |
PDF Download |
| 3590l.4740.WO.81 | 5837 lm | 47 W | 4000 K | IP20 | 310 x 1245 x 85 mm | - | 5.50 kg | 389.20 Euro |
LDT Download |
PDF Download |
PDF Download |
| 3590l.9340.WO.81 | 10817 lm | 93 W | 4000 K | IP20 | 445 x 1545 x 85 mm | - | 8.20 kg | 573.90 Euro | LDT anfordern | PDF Download |
- |
| 3590l.10240.WO.81 | 12329 lm | 102 W | 4000 K | IP20 | 310 x 1545 x 85 mm | - | 7.50 kg | 418.80 Euro |
LDT Download |
PDF Download |
PDF Download |
| 3590l.13240.WO.81 | 15675 lm | 132 W | 4000 K | IP20 | 620 x 1245 x 85 mm | - | 11.00 kg | 615.70 Euro |
LDT Download |
PDF Download |
PDF Download |
| 3790l.4740.WO.80 | 5625 lm | 47 W | 4000 K | IP20 | 355 x 1255 x 85 mm | - | 6.00 kg | 368.10 Euro | LDT anfordern | PDF Download |
- |
| 3790l.10240.WO.80 | 11441 lm | 102 W | 4000 K | IP20 | 355 x 1555 x 85 mm | - | 7.50 kg | 407.20 Euro | LDT anfordern | PDF Download |
- |
| 3790l.13240.WO.80 | 14818 lm | 132 W | 4000 K | IP20 | 650 x 1255 x 85 mm | - | 11.00 kg | 598.70 Euro | LDT anfordern | PDF Download |
- |
| 3790l.14540.WO.80 | 16157 lm | 145 W | 4000 K | IP20 | 450 x 1555 x 85 mm | - | 14.00 kg | 621.80 Euro | LDT anfordern | PDF Download |
- |
| 3790l.20440.WO.80 | 22788 lm | 204 W | 4000 K | IP20 | 650 x 1555 x 85 mm | - | 15.00 kg | 749.30 Euro | LDT anfordern | PDF Download |
- |
Bruttopreise exkl. Mehrwertsteuer
